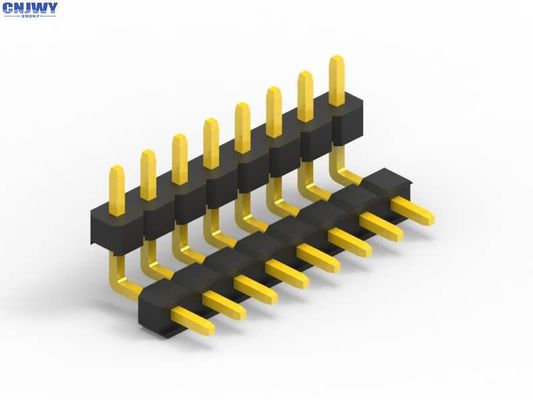

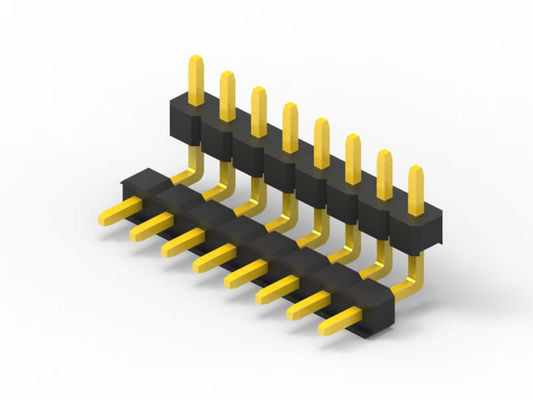

2.54 মিমি পুরুষ পিন হেডার সংযোগকারী ডাবল কালো প্লাস্টিকের স্কয়ার পিন ডান কোণ
পিসিবি কানেক্টর কি?
প্রিন্টেড সার্কিট বোর্ড সংযোগকারীগুলি পিসিবিগুলিতে মাউন্ট করা সংযোগ ব্যবস্থা। সাধারণত পিসিবি সংযোগকারীগুলি একটি পিসিবি থেকে অন্যটিতে সংকেত বা শক্তি স্থানান্তর করতে ব্যবহৃত হয়,অথবা ডিভাইস বিল্ডের অন্য উৎস থেকে PCB থেকে বা থেকে. তারা উত্পাদনের জন্য ডিজাইনের একটি সহজ পদ্ধতি সরবরাহ করে, যেহেতু পিসিবিগুলি একে অপরের সাথে হার্ড ওয়্যারযুক্ত নয় এবং উত্পাদন প্রক্রিয়াতে পরে একত্রিত হতে পারে।
পিসিবি সংযোজকের দিকনির্দেশ
পিসিবি সংযোগকারী শব্দটি একটি মৌলিক মাল্টিপিন সংযোগ সিস্টেমকে বোঝায়, সাধারণত একটি আয়তক্ষেত্রাকার বিন্যাসে।PCB সংযোজকগুলির একটি জোড়া হয় বোর্ড-টু-বোর্ড বা তারের-টু-বোর্ডের জন্য (ওয়্যার-টু-বোর্ড)বোর্ড-টু-বোর্ড লেআউটগুলি 90 ডিগ্রি বৃদ্ধির উপর ভিত্তি করে বিভিন্ন পিসিবি সংযোগের দিকনির্দেশ দিতে পারেঃ
- সমান্তরাল বা মেজানাইন ∙ উভয় সংযোগকারীই উল্লম্ব দৃষ্টিভঙ্গি;
- ৯০ ডিগ্রি, ডান কোণ, মাদারবোর্ড থেকে কন্যা বোর্ড ∙ এক সংযোগকারী উল্লম্ব, এক অনুভূমিক;
- ১৮০ ডিগ্রি, কোপ্লানার, এজ-টু-এজ উভয় সংযোগকারীই অনুভূমিক দৃষ্টিভঙ্গি।
পিসিবি সংযোগকারীগুলির অন্যান্য নাম
পিসিবি সংযোগকারীগুলিকে পিসিবি ইন্টারকানেক্ট পণ্য হিসাবে পরিচিত করা যেতে পারে। সংযোগের উভয় পক্ষের জন্য নির্দিষ্ট পদগুলিও ব্যবহৃত হয়। পুরুষ পিসিবি সংযোগকারীগুলিকে প্রায়শই পিন হেডার হিসাবে উল্লেখ করা হয়,কেননা তারা তো কেবল পিনের সারি ।. মহিলা পিসিবি সংযোগকারীগুলিকে সকেট, রিসেপ্টাকলস, বা এমনকি (কিছুটা বিভ্রান্তিকরভাবে) হেডার রিসেপ্টাকলস বলা যেতে পারে।
স্পেসিফিকেশনঃ
| সংযোগকারী প্রকার |
শিরোনাম |
| যোগাযোগের ধরন |
পুরুষ পিন |
| পিচ |
2.54mm ((0.1') |
| পিন উপলব্ধ |
2 পিন থেকে 100 পিন |
| সংযোগকারী নাম |
পিসিবি সংযোগকারী |
| মাউন্ট টাইপ |
গর্তের মধ্য দিয়ে |
| সারি সংখ্যা |
1 |
| অবসান |
সোল্ডার |
| যোগাযোগ শেষ |
সোনা নিকেলের চেয়ে বেশি |
| অপারেশন তাপমাত্রা |
-40°C থেকে +105°C |
| আইসোলেশন উপাদান |
PA6T UL94V-0 |
| বর্তমান রেটিং |
3.0A |
| ভোল্টেজ প্রতিরোধ করুন |
৫০০ ভোল্ট এসি/ডিসি |
| আইসোলেশন রঙ |
কালো |
| যোগাযোগ উপাদান |
তামার খাদ |
কেন সিএনজেডব্লিউওয়াই নির্বাচন করবেন:
1. 20pcs বিনামূল্যে নমুনা, পুনরাবৃত্তি আদেশ গ্রাহকের জন্য, আমরা প্রয়োজন হলে প্রোটোটাইপ প্রকল্পের জন্য 20pcs নমুনা বেশি প্রদান করবে.
2আমরা আমাদের গ্রাহকদের বিশ্বাসকে মূল্যবান মনে করি তাদের প্রয়োজনীয়তার জন্য সবচেয়ে উপযুক্ত উপাদানগুলির জন্য সোর্সিংয়ে
3আমাদের লক্ষ্য হল আপনার জন্য সোর্সিং সংযোগকারী সহজ করা।
4. CONNJWY আমরা যা প্রতিশ্রুতি দিয়েছি তা প্রদানের ক্ষেত্রে বছরের পর বছর ধরে দীর্ঘ পথ অতিক্রম করেছে এবং আমরা এখন পর্যন্ত যা অর্জন করেছি তা নিয়ে গর্বিত।
5.উপাদান সমাধানের জন্য আপনার এক-স্টপ উৎস।
পণ্যের ব্যবহারঃ
পুরুষ পিন হেডার ব্যাপকভাবে বিভিন্ন শিল্প যেমন স্বয়ংচালিত, চিকিৎসা সরঞ্জাম, কম্পিউটার ইত্যাদি ব্যবহার করা হয়। নীচের চিত্রটি অ্যাপ্লিকেশন দৃশ্যকল্প। চিত্রটি সীমাবদ্ধতা,আরো বিস্তারিত জানার জন্য আপনি সরাসরি আমাদের বিক্রয় দলের সাথে যোগাযোগ করতে পারেন
