ভোল্টেজ এবং এটি কিভাবে কাজ করে

আপনি সম্ভবত শুনেছেন যে একটি ব্যাটারি বা একটি প্রাচীর আউটলেট একটি নির্দিষ্ট সংখ্যা আছেভোল্ট. এটি বৈদ্যুতিক পরিমাপসম্ভাব্যব্যাটারি, বা প্রাচীর আউটলেট সংযুক্ত ইউটিলিটি গ্রিড দ্বারা উত্পাদিত.

এই সমস্ত ভোল্ট সেখানে বসে আছে আপনার সেগুলি ব্যবহার করার জন্য অপেক্ষা করছে, কিন্তু একটি ধরা আছে:বিদ্যুতের জন্য কোন কাজ করার জন্য, এটি সরাতে সক্ষম হওয়া প্রয়োজন. এটা অনেকটা উড়িয়ে দেওয়া বেলুনের মতো; যদি আপনি এটি চিমটি বন্ধ, সেখানে বায়ু আছে যেপারেএটি মুক্তি পেলে কিছু করুন, কিন্তু আপনি এটিকে ছেড়ে না দেওয়া পর্যন্ত এটি আসলে কিছুই করবে না।

বেলুন থেকে বেরিয়ে আসা বাতাসের বিপরীতে, বিদ্যুত শুধুমাত্র এমন পদার্থের মধ্য দিয়ে প্রবাহিত হতে পারে যা তামার তারের মতো বিদ্যুৎ সঞ্চালন করতে পারে। যদি আপনি একটি ব্যাটারি বা প্রাচীর আউটলেটের সাথে একটি তারের সংযোগ করেন (সতর্কতা:ওয়াল আউটলেটের ভোল্টেজ বিপজ্জনক, এটি করবেন না!), আপনি বিদ্যুতকে অনুসরণ করার জন্য একটি পথ দেবেন। কিন্তু যদি তারটি অন্য কিছুর সাথে সংযুক্ত না থাকে, তাহলে বিদ্যুতের কোথাও যেতে হবে না এবং এখনও সরবে না।

কি বিদ্যুত সরানো হয়?বিদ্যুৎ উচ্চ ভোল্টেজ থেকে কম ভোল্টেজে প্রবাহিত হতে চায়।এটি ঠিক বেলুনের মতো: বেলুনের চাপযুক্ত বায়ু বেলুনের ভিতরে (উচ্চ চাপ) থেকে বেলুনের বাইরে (নিম্ন চাপ) প্রবাহিত হতে চায়। আপনি যদি একটি উচ্চ ভোল্টেজ এবং একটি কম ভোল্টেজের মধ্যে একটি পরিবাহী পথ তৈরি করেন তবে সেই পথ ধরে বিদ্যুৎ প্রবাহিত হবে। এবং যদি আপনি সেই পথে একটি LED এর মতো দরকারী কিছু ঢোকান, প্রবাহিত বিদ্যুৎ আপনার জন্য কিছু কাজ করবে, যেমন সেই LED আলো জ্বালানো। হুজ্জাহ !

সুতরাং, আপনি কোথায় একটি উচ্চ ভোল্টেজ এবং একটি নিম্ন ভোল্টেজ পাবেন? এখানে জানার জন্য সত্যিই দরকারী কিছু আছে:বিদ্যুতের প্রতিটি উৎসের দুটি দিক রয়েছে. আপনি এটি ব্যাটারিতে দেখতে পারেন, যার উভয় প্রান্তে ধাতব ক্যাপ রয়েছে বা আপনার দেয়ালের আউটলেটে দুটি (বা তার বেশি) ছিদ্র রয়েছে। ব্যাটারি এবং অন্যান্যডিসি (সরাসরি বর্তমান)ভোল্টেজ উত্স, এই পক্ষগুলি (প্রায়ই বলা হয়টার্মিনাল) নামকরণ করা হয়েছেইতিবাচক(বা "+"), এবংনেতিবাচক(বা "-")।

বিদ্যুতের প্রতিটি উৎসের দুটি দিক কেন? এটি "সম্ভাব্য" ধারণায় ফিরে যায়, এবং বিদ্যুৎ প্রবাহের জন্য আপনার একটি ভোল্টেজের পার্থক্য প্রয়োজন। এটা নির্বোধ শোনাচ্ছে, কিন্তু দুটি জিনিস আলাদা না হলে আপনার পার্থক্য থাকতে পারে না। যে কোনো পাওয়ার সাপ্লাইতে, পজিটিভ সাইডে নেগেটিভ সাইডের চেয়ে বেশি ভোল্টেজ থাকবে, যা আমরা চাই। প্রকৃতপক্ষে, আমরা যখন ভোল্টেজ পরিমাপ করি, তখন আমরা সাধারণত বলি যে ঋণাত্মক দিকটি 0 ভোল্ট, এবং ধনাত্মক দিকটি অনেক ভোল্ট যা সরবরাহ করতে পারে।

বৈদ্যুতিক উত্সগুলি পাম্পের মতো। পাম্পের সবসময় দুটি দিক থাকে, একটি আউটলেট যা কিছু বের করে দেয়, এবং একটি খাঁড়ি যা কিছু ভিতরে চুষে নেয়। ব্যাটারি এবং জেনারেটর এবং সোলার প্যানেল একইভাবে কাজ করে। তাদের ভিতরে কিছু কাজ করে বিদ্যুতকে আউটলেটের দিকে (ইতিবাচক দিক) নিয়ে যাওয়া, কিন্তু ডিভাইসটি ছেড়ে যাওয়া সমস্ত বিদ্যুৎ একটি শূন্যতা তৈরি করে, যার অর্থ হল নেতিবাচক দিকটিকে প্রতিস্থাপন করতে বিদ্যুৎ টানতে হবে।*

আমরা এখন পর্যন্ত কি শিখেছি?

• ভোল্টেজ সম্ভাব্য, কিন্তু দরকারী কিছু করার জন্য বিদ্যুৎ প্রবাহিত হওয়া প্রয়োজন।
• বিদ্যুৎ প্রবাহের জন্য একটি পথের প্রয়োজন, যেটি অবশ্যই তামার তারের মতো বৈদ্যুতিক পরিবাহী হতে হবে।
• উচ্চ ভোল্টেজ থেকে কম ভোল্টেজে বিদ্যুৎ প্রবাহিত হবে।
• ডিসি ভোল্টেজের উত্সগুলির সর্বদা দুটি দিক থাকে, যাকে ধনাত্মক এবং ঋণাত্মক বলা হয়, ধনাত্মক দিকটি ঋণাত্মক দিকের চেয়ে বেশি ভোল্টেজের সাথে।

সরলতম সার্কিট

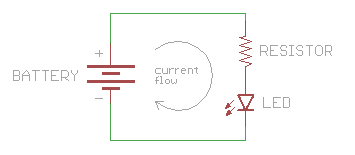

আমরা অবশেষে আমাদের জন্য বিদ্যুৎ কাজ করতে প্রস্তুত! যদি আমরা একটি ভোল্টেজ উত্সের ধনাত্মক দিকটি এমন কিছুর মাধ্যমে সংযুক্ত করি যা কিছু কাজ করে যেমন একটি লাইট এমিটিং ডায়োড (LED), এবং ভোল্টেজ উত্সের নেতিবাচক দিকে ফিরে আসে; বিদ্যুৎ, বাবর্তমান, প্রবাহিত হবে। এবং আমরা এমন জিনিসগুলিকে সেই পথে রাখতে পারি যেগুলি দরকারী জিনিসগুলি করে যখন তাদের মধ্য দিয়ে কারেন্ট প্রবাহিত হয়, যেমন এলইডি যা আলো দেয়।

এই বৃত্তাকার পথ, যা সর্বদা বিদ্যুৎ প্রবাহিত হতে এবং দরকারী কিছু করার জন্য প্রয়োজন হয়, তাকে একটি বর্তনী বলা হয়।একটি সার্কিট হল এমন একটি পথ যা একই জায়গায় শুরু হয় এবং থামে, যা আমরা করছি।

এই লিঙ্কে ক্লিক করুনএকটি সাধারণ সার্কিটের মধ্য দিয়ে প্রবাহিত কারেন্টের সিমুলেশন দেখতে। এই সিমুলেশনটি চালানোর জন্য জাভা প্রয়োজন।

*বেঞ্জামিন ফ্র্যাঙ্কলিন মূলত লিখেছেন যে বিদ্যুৎ একটি ভোল্টেজ উৎসের ধনাত্মক দিক থেকে ঋণাত্মক দিকে প্রবাহিত হয়। যাইহোক, ফ্র্যাঙ্কলিন এটা জানার কোন উপায় ছিল নাইলেকট্রন আসলে বিপরীত দিকে প্রবাহিত হয়- পারমাণবিক স্তরে, তারা নেতিবাচক দিক থেকে বেরিয়ে আসে এবং ধনাত্মক দিকে ফিরে আসে। কারণ সত্য আবিষ্কারের আগে ইঞ্জিনিয়াররা ফ্র্যাঙ্কলিনের নেতৃত্বকে শত শত বছর ধরে অনুসরণ করেছিল, আমরা এখনও "ভুল" কনভেনশনটি ব্যবহার করি। ব্যবহারিকভাবে এই বিশদটি বললে কিছু যায় আসে না, এবং যতক্ষণ না সবাই একই কনভেনশন ব্যবহার করে, আমরা সবাই সার্কিট তৈরি করতে পারি যা ঠিক কাজ করে।

শর্ট এবং ওপেন সার্কিট

একটি "লোড" কি?

আমরা যে কারণে সার্কিট তৈরি করতে চাই তা হল বিদ্যুত আমাদের জন্য দরকারী জিনিসগুলি তৈরি করা। আমরা যেভাবে এটি করি তা হল সার্কিটে এমন জিনিস স্থাপন করা যা আলো জ্বালানো, শব্দ করা, প্রোগ্রাম চালানো ইত্যাদির জন্য বর্তমান প্রবাহ ব্যবহার করে।

এই জিনিসগুলি বলা হয়লোড, কারণ তারা পাওয়ার সাপ্লাইকে "লোড ডাউন" করে, ঠিক যেমন আপনি কিছু বহন করার সময় "লোড ডাউন" করেন। একইভাবে আপনাকে অত্যধিক ওজনের সাথে লোড করা যেতে পারে, একটি পাওয়ার সাপ্লাই খুব বেশি লোড করা সম্ভব, যা বর্তমান প্রবাহকে ধীর করে দেবে। কিন্তু আপনার বিপরীতে, একটি সার্কিটকে খুব কম লোড করাও সম্ভব - এটি খুব বেশি কারেন্ট প্রবাহিত হতে পারে (যদি আপনি কোনও ওজন বহন না করেন তবে খুব দ্রুত চালানোর কথা কল্পনা করুন), যা আপনার যন্ত্রাংশ বা এমনকি পাওয়ার সাপ্লাইকেও পুড়িয়ে ফেলতে পারে।

আপনি পরবর্তী টিউটোরিয়ালে ভোল্টেজ, কারেন্ট এবং লোড সম্পর্কে সমস্ত কিছু শিখবেন:ভোল্টেজ, কারেন্ট, রেজিস্ট্যান্স এবং ওহমের সূত্র. তবে আপাতত, সার্কিটের দুটি বিশেষ কেস সম্পর্কে জেনে নেওয়া যাক:শর্ট সার্কিট, এবংখোলা সার্কিট. আপনি যখন নিজের সার্কিটের সমস্যা সমাধান করছেন তখন এগুলি সম্পর্কে জানা অত্যন্ত সাহায্য করবে।

শর্ট সার্কিট

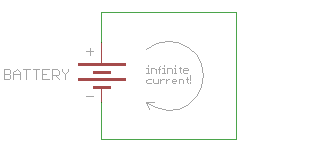

এটি করবেন না, তবে আপনি যদি একটি তারকে পাওয়ার সাপ্লাইয়ের ইতিবাচক দিক থেকে নেতিবাচক দিকে সরাসরি সংযোগ করেন তবে আপনি তৈরি করবেন যাকে বলা হয়শর্ট সার্কিট. এটি একটি খুব খারাপ ধারণা.

এটি সর্বোত্তম সম্ভাব্য সার্কিটের মতো মনে হচ্ছে, তাই কেন এটি একটি খারাপ ধারণা? মনে রাখবেন যে বৈদ্যুতিক প্রবাহ একটি উচ্চ ভোল্টেজ থেকে একটি নিম্ন ভোল্টেজে প্রবাহিত হতে চায় এবং আপনি যদি কারেন্টে একটি লোড রাখেন তবে আপনি একটি LED আলো জ্বালানোর মতো দরকারী কিছু করতে পারেন।

যদি আপনার কারেন্টে লোড থাকে, তাহলে আপনার সার্কিটের মধ্য দিয়ে কারেন্ট প্রবাহ সীমিত থাকবে আপনার ডিভাইস যা ব্যবহার করে, যা সাধারণত খুব কম পরিমাণে হয়। যাইহোক, যদি আপনি বর্তমান প্রবাহকে সীমাবদ্ধ করার জন্য কিছু না রাখেন, তাহলে স্রোতকে ধীর করার কিছু থাকবে না এবং এটি অসীম হওয়ার চেষ্টা করবে!

আপনার পাওয়ার সাপ্লাই অসীম বিদ্যুৎ সরবরাহ করতে পারে না, তবে এটি যতটা সম্ভব সরবরাহ করবে, যা অনেক হতে পারে। এর ফলে আপনার তার পুড়ে যেতে পারে, পাওয়ার সাপ্লাই নষ্ট হয়ে যেতে পারে, আপনার ব্যাটারি নষ্ট হয়ে যেতে পারে বা অন্যান্য উত্তেজনাপূর্ণ জিনিস। বেশিরভাগ সময়ই আপনার পাওয়ার সাপ্লাইতে শর্ট সার্কিটের ক্ষেত্রে সর্বাধিক কারেন্ট সীমিত করার জন্য এটিতে কিছু ধরণের সুরক্ষা ব্যবস্থা তৈরি করা থাকে, তবে সবসময় নয়। এই কারণে সব বাড়ি এবং ভবন আছেসার্কিট ব্রেকার, তারের কোথাও একটি শর্ট সার্কিট ঘটনা শুরু থেকে আগুন প্রতিরোধ করতে.

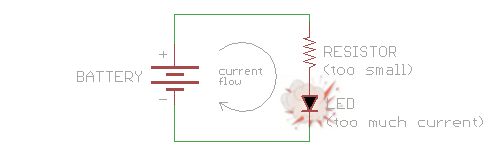

একটি ঘনিষ্ঠভাবে সম্পর্কিত সমস্যাটি দুর্ঘটনাক্রমে আপনার সার্কিটের অংশের মধ্য দিয়ে খুব বেশি কারেন্ট প্রবাহিত করে, যার ফলে একটি অংশ পুড়ে যায়। এটি বেশ শর্ট সার্কিট নয়, তবে এটি কাছাকাছি। এটি প্রায়শই ঘটে যখন আপনি ভুল ব্যবহার করেনপ্রতিরোধকমান, যা একটি LED এর মতো অন্য উপাদানের মাধ্যমে খুব বেশি কারেন্ট প্রবাহিত করতে দেয়।

নীচের লাইন:আপনি যদি লক্ষ্য করেন যে জিনিসগুলি হঠাৎ গরম হয়ে যাচ্ছে বা হঠাৎ কোনও অংশ পুড়ে গেছে, অবিলম্বে পাওয়ার বন্ধ করুন এবং সম্ভাব্য শর্ট সার্কিটগুলি সন্ধান করুন।

ওপেন সার্কিট

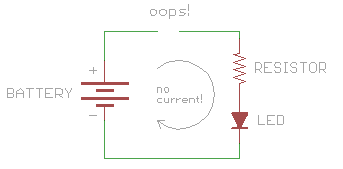

একটি শর্ট সার্কিটের বিপরীত একটিখোলা সার্কিট. এটি এমন একটি সার্কিট যেখানে লুপটি সম্পূর্ণভাবে সংযুক্ত নয় (এবং তাই এটি আসলেই একটি সার্কিট নয়)।

উপরের শর্ট সার্কিটের বিপরীতে, এই "সার্কিট" দ্বারা কিছুই ক্ষতিগ্রস্থ হবে না, তবে আপনার সার্কিটও কাজ করবে না। আপনি যদি সার্কিটে নতুন হন, তবে বিরতি কোথায় তা খুঁজে পাওয়া প্রায়শই কঠিন হতে পারে, বিশেষ করে যদি আপনি ব্যবহার করছেনব্রেডবোর্ডযেখানে সমস্ত কন্ডাক্টর লুকিয়ে আছে।

যদি আপনার সার্কিট কাজ না করে, তাহলে সম্ভবত একটি ওপেন সার্কিট।এটি সাধারণত একটি ভাঙা সংযোগ বা একটি আলগা তারের কারণে হয়। (শর্ট সার্কিটগুলি আপনার বাকি সার্কিট থেকে সমস্ত শক্তি চুরি করতে পারে, তাই সেগুলিও সন্ধান করতে ভুলবেন না।)

টিপ:যদি আপনি সহজেই খুঁজে না পান আপনার সার্কিট কোথায় খোলা আছে, কমাল্টিমিটারখুব দরকারী টুল হতে পারে। আপনি যদি এটিকে ভোল্ট পরিমাপ করার জন্য সেট করেন, তাহলে আপনি এটিকে আপনার চালিত সার্কিটের বিভিন্ন পয়েন্টে ভোল্টেজ পরীক্ষা করতে ব্যবহার করতে পারেন এবং অবশেষে সেই বিন্দুটি খুঁজে বের করতে পারেন যেখানে ভোল্টেজ যাচ্ছে না।

সম্পদ এবং আরও যাওয়া

আপনি এইমাত্র শিখেছেন, এর সবচেয়ে মৌলিক আকারে, একটি সার্কিট কি। আপনি যখন শিখতে থাকবেন, আপনি আরও জটিল সার্কিটের মুখোমুখি হবেন যাতে একাধিক লুপ এবং আরও অনেক ইলেকট্রনিক উপাদান রয়েছে। কিন্তু সমস্ত সার্কিট, যতই জটিল হোক না কেন, আপনি এইমাত্র যে মৌলিক এক-লুপ সার্কিট সম্পর্কে শিখেছেন তার মতোই একই নিয়ম অনুসরণ করবে।

ইলেকট্রনিক্সে আপনার যাত্রা সবে শুরু হয়েছে, এখানে অন্বেষণ করার জন্য কিছু প্রস্তাবিত বিষয় রয়েছে:

• ব্রেডবোর্ডএটি দরকারী টুল যা আপনাকে জাম্পার তার ব্যবহার করে দ্রুত অস্থায়ী সার্কিট তৈরি করতে দেয়। আমরা তাদের সব সময় ব্যবহার করি। আপনি মাস্টার করতে চাইতে পারেনতারের সাথে কাজ করাআপনার সার্কিট তৈরি করতে সাহায্য করার জন্য।
• কমাল্টিমিটারআপনাকে ভোল্টেজ, কারেন্ট এবং রেজিস্ট্যান্স পরিমাপ করতে দেয় এবং সার্কিটগুলির ত্রুটি সমাধানের চেষ্টা করার সময় এটি একটি দুর্দান্ত সাহায্য।
• সার্কিটগুলি বিভিন্ন আকার, আকার এবং কনফিগারেশনে আসে। চেক আউটসিরিজ বনাম সমান্তরাল সার্কিটপরবর্তী স্তরে নেওয়া সার্কিট দেখার জন্য টিউটোরিয়াল।

সার্কিট তৈরি করার সময় আপনি ব্যবহার করবেন এমন সবচেয়ে সাধারণ উপাদানগুলির কিছু টিউটোরিয়াল এখানে রয়েছে।

• সার্কিট সম্পর্কে শেখার একটি দুর্দান্ত উপায় হল কিছু তৈরি করা। আমাদেরLED টিউটোরিয়ালদেখাবে কিভাবে এক বা একাধিক LED আলো জ্বালানো যায়।
• প্রতিরোধকসার্কিটের সবচেয়ে বহুল ব্যবহৃত উপাদানগুলির মধ্যে একটি।
• ক্যাপাসিটারবেশিরভাগ সার্কিটেও পাওয়া যায়। যেমন আছেডায়োড.
• ——https://learn.sparkfun.com/tutorials/what-is-a-circuit
