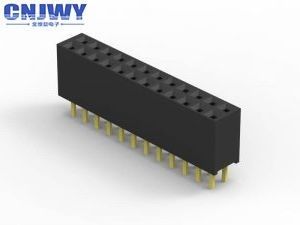

PH1.27mm মহিলা হেডার সংযোগকারী দ্বৈত সারি হোলের মাধ্যমে Y টাইপ
পিসিবি সংযোজকের দিকনির্দেশ
পিসিবি সংযোগকারী শব্দটি একটি মৌলিক মাল্টিপিন সংযোগ সিস্টেমকে বোঝায়, সাধারণত একটি আয়তক্ষেত্রাকার বিন্যাসে।PCB সংযোজকগুলির একটি জোড়া হয় বোর্ড-টু-বোর্ড বা তারের-টু-বোর্ডের জন্য (ওয়্যার-টু-বোর্ড)বোর্ড-টু-বোর্ড লেআউটগুলি বিভিন্ন পিসিবি সংযোগের দিকনির্দেশনা দিতে পারে, সবই 90 ডিগ্রি বৃদ্ধিতে ভিত্তি করেঃ সমান্তরাল বা mezzanine both উভয় সংযোগকারীই উল্লম্ব দিকনির্দেশনা;ডান কোণ, মাদারবোর্ড থেকে কন্যা বোর্ড একটি সংযোগকারী উল্লম্ব, অন্যটি অনুভূমিক;180 ডিগ্রি, কোপ্লানার, এজ-টু-এজ both উভয় সংযোগকারী অনুভূমিক দৃষ্টিভঙ্গি।
পিসিবি সংযোগকারীগুলির অন্যান্য নাম
পিসিবি সংযোগকারীগুলি পিসিবি ইন্টারকানেক্ট পণ্য হিসাবে পরিচিত। সংযোগের উভয় পক্ষের জন্য নির্দিষ্ট পদগুলিও ব্যবহৃত হয়। পিসিবি সংযোগকারীদের জন্য কিছু অন্যান্য নামও রয়েছেঃপুরুষ পিসিবি সংযোগকারীগুলি সাধারণত পিন হেডার হিসাবে উল্লেখ করা হয়, কারণ এগুলি কেবল পিনের সারি, যখন মহিলা পিসিবি সংযোগকারীগুলিকে সকেট, রিসেপ্টাকলস, বা এমনকি (কিছুটা বিভ্রান্তিকরভাবে) হেডার রিসেপ্টাকলস হিসাবে নামকরণ করা হয়।
স্পেসিফিকেশনঃ
| বর্তমান রেটিং |
1.0 এএমপি |
| যোগাযোগ প্রতিরোধের |
২০ এমওএম সর্বোচ্চ |
| ভোল্টেজ প্রতিরোধ করুন |
২৫০ ভোল্ট এসি/ডিসি |
| আইসোলেশন প্রতিরোধের |
1000MΩ মিনিট |
| অপারেশন তাপমাত্রা |
-40°C থেকে 105°C |
| যোগাযোগ উপাদান |
তামা খাদ |
| পণ্যের নাম |
মহিলা হেডার সংযোগকারী |
| পিচ |
1.২৭ মিমি |
| মাউন্ট টাইপ |
গর্তের মধ্য দিয়ে |
| কনট্যাক্ট প্লাটিং |
আউ ওভার নি |
| আইসোলেটর উপাদান |
PA6T+30%GF ((UL94V-0) |
| অবসান |
সোল্ডার |
| সন্নিবেশ বল |
২ এন ম্যাক্স |
| প্রত্যাহার বাহিনী |
0.৩এন মিনিট |
| স্থায়িত্ব |
৩০০টি মিলন চক্র |
| সোল্ডার তাপমাত্রা |
১০ সেকেন্ডের জন্য ২৬০ ডিগ্রি সেলসিয়াস |
| প্যাকিং |
টিউব/রিল |
| রঙ |
কালো |
এর প্রয়োগপিন হেডার সংযোগকারী
ডেটা ট্রান্সফার এবং চার্জিংয়ের জন্যঃমোবাইল ফোন, মোবাইল পাওয়ার, চার্জার ক্যামেরা,ডিজিটাল অডিও,ট্যাবলেট পিসি / নোটবুক পিসি,ডিএসসি / ডিভিসি, অডিও প্লেয়ার,এফপিডি / এলসিডি টিভি, প্রিন্টার / কপিয়ার, শিল্প সরঞ্জাম,চিকিৎসা সরঞ্জামনিরাপত্তা ইত্যাদি।
৩ পিন ডিসপ্লে, ডিজিটাল ক্যামেরা, এমপি৩, এমপি৪, পিডিএ, কম্পিউটার, কম্পিউটারের মাদারবোর্ড, মোবাইল স্টোরেজ ডিস্ক, কার্ড রিডার, সিকিউরিটি প্রোডাক্ট, বিদ্যুৎ মিটার, ওয়্যারলেস টেলিফোন,মোবাইল ফোন, ইন্টারফোন, প্রোগ্রাম-নিয়ন্ত্রিত সুইচ, ভিসিডি, ডিভিডি, এলসিএম/এলইডি ডিসপ্লে মডিউল, ইলেকট্রনিক খেলনা, গৃহস্থালী যন্ত্রপাতি ইত্যাদি।প্লেট থেকে প্লেট এবং লাইন থেকে প্লেট জন্য সবচেয়ে নির্ভরযোগ্য সংযোগ প্রদান.
অঙ্কনঃ
