উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | JWY |
সাক্ষ্যদান: | UL/SGS/RoHs/REACH |
মডেল নম্বার: | HT127-XXXXXX |
ন্যূনতম চাহিদার পরিমাণ: | 2Kpcs |
---|---|
মূল্য: | negotiable |
প্যাকেজিং বিবরণ: | ট্রে/টিউব/টেপ/রিল প্যাকেজিং |
ডেলিভারি সময়: | 7 থেকে 15 কার্যদিবস |
পরিশোধের শর্ত: | টি/টি এবং ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতিদিন 100000pcs |
নাম: | মহিলা শিরোনাম সংযোগ | পিচ: | 2.0 এমএম |
---|---|---|---|
প্লাস্টিকের উচ্চতা: | 2.1 মিমি | মাউন্ট টাইপ: | গর্তের মধ্য দিয়ে |
অবসান: | সোল্ডার | ফাংশন: | সিগন্যাল ট্রান্সমিশন |
বিশেষভাবে তুলে ধরা: | পিসিবি 2 মিমি পিচ মহিলা হেডার,গর্তের মধ্য দিয়ে 2 মিমি পিচ মহিলা মাথা,হোল 2mm মহিলা হেডার মাধ্যমে |

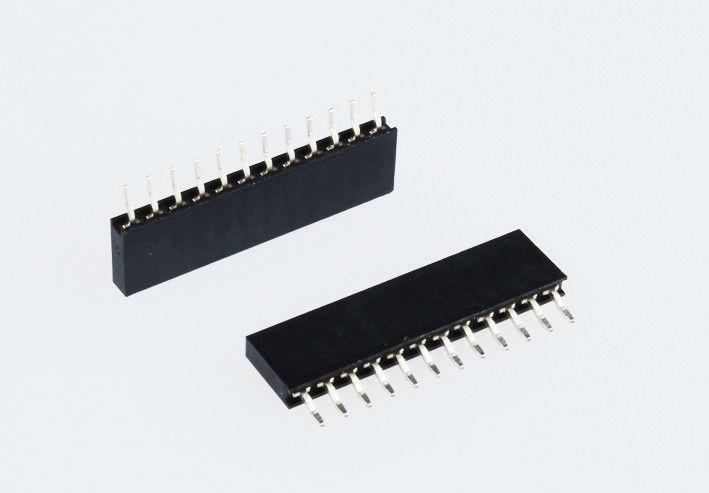

মাদারবোর্ডের জন্য 2 মিমি পিচ মহিলা হেডার থ্রু হোল পিসিবি সংযোগকারী
1পিচঃ2.0 মিমি
2. সংযোগকারী নামঃ পিসিবি সংযোগকারী / মহিলা শিরোনাম
3আইসোলেশন উপাদান: PA6T UL 94-V0
4যোগাযোগের উপাদান: তামা খাদ
5: মাউন্ট টাইপঃ গর্ত মাধ্যমে
6: সারি সংখ্যাঃ একক
7: যোগাযোগের সমাপ্তিঃ সোনার উপর নিকেল
8: সমাপ্তিঃ সোল্ডার
9: রঙঃ কালো
10: বর্তমান রেটিংঃ1.0A
11: ভোল্টেজ প্রতিরোধ করুনঃ 500V এসি / ডিসি
12: যোগাযোগ প্রতিরোধঃ 20mΩ সর্বোচ্চ
13: যোগাযোগের আকৃতিঃ স্কয়ার পিন
14: পিন দৈর্ঘ্যঃ কাস্টমাইজেশন
15: পিন উপলব্ধঃ২ পিন থেকে ৮০ পিন
16অপারেটিং তাপমাত্রাঃ -40°C থেকে 105°C
স্পেসিফিকেশনঃ
পণ্যের নাম | মহিলা শিরোনাম / পিসিবি সংযোগকারী |
পিচ | 2.00mm (( |
বর্তমান রেটিং | 3.0 এএমপি |
যোগাযোগ প্রতিরোধের | ২০ এমওএম সর্বোচ্চ |
ভোল্টেজ প্রতিরোধ করুন | ৫০০ ভোল্ট এসি/ডিসি |
আইসোলেশন প্রতিরোধের | ১০০০ এমওএম মিনিট |
অপারেশন তাপমাত্রা | -40°C থেকে 105°C |
যোগাযোগ উপাদান | তামা খাদ |
কনট্যাক্ট প্লাটিং | আউ বা সান ওভার নি |
আইসোলেটর উপাদান | PA6T+30 GF ((UL94-V0) |
মাউন্ট টাইপ | গর্তের মধ্য দিয়ে |
অবসান | সোল্ডার |
সারি সংখ্যা | দ্বৈত |
প্লাস্টিকের উচ্চতা | 8.5 মিমি |
যোগাযোগ শেষ | গোল্ড ফ্ল্যাশ |
পিন উপলব্ধ | 4 পিন থেকে 40 পিন |
রঙ | কালো |
প্যাকেজ | টিউব |
পিসিবি কানেক্টর কি?
প্রিন্টেড সার্কিট বোর্ড সংযোগকারীগুলি পিসিবিগুলিতে মাউন্ট করা সংযোগ ব্যবস্থা। সাধারণত পিসিবি সংযোগকারীগুলি একটি পিসিবি থেকে অন্যটিতে সংকেত বা শক্তি স্থানান্তর করতে ব্যবহৃত হয়,অথবা ডিভাইস বিল্ডের অন্য উৎস থেকে PCB থেকে বা থেকে. তারা উত্পাদনের জন্য ডিজাইনের একটি সহজ পদ্ধতি সরবরাহ করে, যেহেতু পিসিবিগুলি একে অপরের সাথে হার্ড ওয়্যারযুক্ত নয় এবং উত্পাদন প্রক্রিয়াতে পরে একত্রিত হতে পারে।
পিসিবি সংযোজকের দিকনির্দেশ
পিসিবি সংযোগকারী শব্দটি একটি মৌলিক মাল্টিপিন সংযোগ সিস্টেমকে বোঝায়, সাধারণত একটি আয়তক্ষেত্রাকার বিন্যাসে।PCB সংযোজকগুলির একটি জোড়া হয় বোর্ড-টু-বোর্ড বা তারের-টু-বোর্ডের জন্য (ওয়্যার-টু-বোর্ড)বোর্ড-টু-বোর্ড লেআউটগুলি 90 ডিগ্রি বৃদ্ধির উপর ভিত্তি করে বিভিন্ন পিসিবি সংযোগের দিকনির্দেশ দিতে পারেঃ
পিসিবি সংযোগকারীগুলির অন্যান্য নাম
পিসিবি সংযোগকারীগুলিকে পিসিবি ইন্টারকানেক্ট পণ্য হিসাবে পরিচিত করা যেতে পারে। সংযোগের উভয় পক্ষের জন্য নির্দিষ্ট পদগুলিও ব্যবহৃত হয়। পুরুষ পিসিবি সংযোগকারীগুলিকে প্রায়শই পিন হেডার হিসাবে উল্লেখ করা হয়,কেননা তারা তো কেবল পিনের সারি ।. মহিলা পিসিবি সংযোগকারীগুলিকে সকেট, রিসেপ্টাকলস, বা এমনকি (কিছুটা বিভ্রান্তিকরভাবে) হেডার রিসেপ্টাকলস বলা যেতে পারে।
কিভাবে প্যাকিং করবেন
আমরা বিভিন্ন প্রয়োজনীয়তা পূরণের জন্য নমনীয় প্যাকেজিং পদ্ধতি প্রদান করি। মহিলা হেডার সংযোগকারীগুলির জন্য, প্যাকেজিংয়ের চারটি পদ্ধতি রয়েছেঃ
1. ট্রে প্যাকিং, ম্যানুয়াল সমাবেশের জন্য উপযুক্ত।
2টিউব প্যাকিং, ম্যানুয়াল সমাবেশের জন্য উপযুক্ত।
3রোল টেপ সঙ্গে প্যাকিং, স্বয়ংক্রিয় মেশিন উত্পাদন জন্য উপযুক্ত
4রোল প্যাকিং ক্যাপ সঙ্গে, স্বয়ংক্রিয় মেশিন উত্পাদন জন্য উপযুক্ত
কেন সিএনজেডব্লিউওয়াই নির্বাচন করবেন:
1. CONNJWY আমরা যা প্রতিশ্রুতি দিয়েছি তা প্রদানের ক্ষেত্রে বছরের পর বছর ধরে দীর্ঘ পথ অতিক্রম করেছে এবং আমরা এখন পর্যন্ত যা অর্জন করেছি তা নিয়ে গর্বিত।
2.উপাদান সমাধানের জন্য আপনার এক-স্টপ উৎস।
3.আমাদের লক্ষ্য হল আপনার জন্য সোর্সিং কানেক্টর সহজ করা
4আমাদের দ্রুত, উদ্ভাবনী সেবা নিশ্চিত করবে যে আমাদের গ্রাহকদের চাহিদা পূরণ করা হবে
5.আমরা প্রতিটি গ্রাহককে মূল্যবান মনে করি, ছোট বা মাঝারি পরিমাণের অর্ডার যাই হোক না কেন।
6.আমাদের ব্যবসা শুধু উপাদান সরবরাহের বিষয় নয়, এটা প্রতিশ্রুতি পূরণ করার বিষয়।
পণ্যের ব্যবহারঃ
সাধারণভাবে, উপযুক্ত পিন হেডার সহ মহিলা হেডারগুলি ইলেকট্রনিক্স শিল্পে তৈরি মডিউলগুলি শেষ করতে ব্যবহৃত হয়। নীচে আপনি কিছু অ্যাপ্লিকেশন সুযোগ খুঁজে পেতে পারেন।
