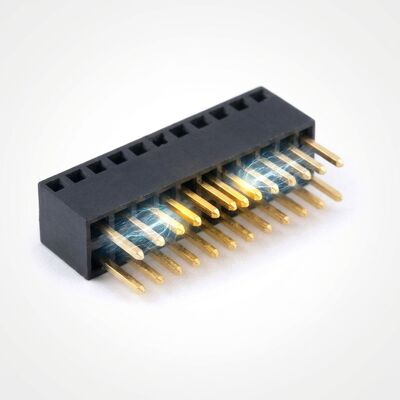

২.৫৪মিমি পিচ ট্রিপল রো ফিমেল হেডার কানেক্টর ৩x৪০পি থ্রু হোল গোল্ড ফ্ল্যাশ PA6T

এজ স্পেসের বাইরে চলে যাওয়া বোর্ড ডিজাইনগুলির জন্য সাধারণত একটি বড় এনক্লোজারের প্রয়োজন হয় না; তাদের একই ফুটপ্রিন্টে আরও বেশি সার্কিট স্ট্যাক করার জন্য একটি সকেটের প্রয়োজন হয়। এই ২.৫4 মিমি পিচ ট্রিপল রো ফিমেল হেডারটি একটি একক ৭.৬২ মিমি প্রস্থ জুড়ে তিনটি সমান্তরাল কন্টাক্ট সারি স্থাপন করে, তাই একটি ১২০ পজিশনের ইন্টারফেস বোর্ডের সেই এলাকা দখল করে যা একটি প্রচলিত ডুয়াল রো সকেটের জন্য কেবল ৮০ পজিশনের প্রয়োজন হত। ফুটপ্রিন্টটি পরিচিত ২.৫4 মিমি গ্রিডের মধ্যেই থাকে, যার অর্থ বিদ্যমান পুরুষ পিন হেডার, জাম্পার শিম এবং রিবন অ্যাসেম্বলিগুলি মেটিং সাইটের কোনও পুনরায় ডিজাইন ছাড়াই সংযোগ স্থাপন করে।

ইনসুলেটরটি PA6T থেকে ছাঁচে তৈরি করা হয়, যা একটি উচ্চ-তাপমাত্রার পলিমাইড যা লিড-ফ্রি রিফ্লো ২৬০ ডিগ্রি সেলসিয়াস পর্যন্ত সহ্য করতে পারে এবং বারবার থার্মাল সাইক্লিংয়ের পরেও তার মাত্রা বজায় রাখে। প্রতিটি ফসফর ব্রোঞ্জ কন্টাক্ট একটি নিকেল আন্ডারপ্লেটের উপর একটি গোল্ড ফ্ল্যাশ বহন করে, যা অ্যাসেম্বলির পরিষেবা জীবন জুড়ে কন্টাক্ট রেজিস্ট্যান্স ২০ মিলিয়োমসের নিচে রাখে। একটি বন্ধ দুই-পয়েন্ট কন্টাক্ট স্প্রিং প্রতিটি ০.৬৪ মিমি বর্গাকার পোস্টকে দৃঢ়ভাবে ধরে রাখে, যা ট্রিপল রো পার্টসের জন্য গুরুত্বপূর্ণ কারণ মাঝের সারিটি সোল্ডারিংয়ের পরে পরিদর্শন করা সবচেয়ে কঠিন।

• ট্রিপল রো ঘনত্ব: ৭.৬২ মিমি বডি প্রস্থে তিনটি কন্টাক্ট সারি একই দৈর্ঘ্যের ডুয়াল রো সকেটের চেয়ে ৫০ শতাংশ বেশি পজিশন সরবরাহ করে।
• ২.৫4 মিমি গ্রিড সামঞ্জস্যপূর্ণ: কন্টাক্টগুলি স্ট্যান্ডার্ড ২.৫4 মিমি পিচে বসে, তাই হেডারটি সাধারণ ০.৬৪ মিমি বর্গাকার পুরুষ পোস্ট এবং শান্টগুলির সাথে সংযোগ স্থাপন করে।
• উচ্চ-তাপমাত্রার PA6T বডি: UL 94V-0 ইনসুলেটর ২৬০ ডিগ্রি সেলসিয়াস রিফ্লো সহ্য করে এবং ওয়েভ সোল্ডারিং জুড়ে মাত্রাগতভাবে স্থিতিশীল থাকে।
• গোল্ড ফ্ল্যাশ কন্টাক্ট: নিকেল আন্ডারপ্লেটেড ফসফর ব্রোঞ্জ কন্টাক্টগুলি কন্টাক্ট রেজিস্ট্যান্স ২০ মিলিয়োমসের নিচে রাখে এবং ফ্রেটিং ক্ষয় প্রতিরোধ করে।
• বন্ধ কন্টাক্ট স্প্রিং: একটি চার-আঙুলের স্প্রিং প্রতিটি পোস্টকে উভয় মুখে ধরে রাখে, মাঝের সারিটি পরিদর্শনের বাইরে লুকিয়ে থাকলেও সিগন্যাল ইন্টিগ্রিটি রক্ষা করে।
• রঙ কোডেড রো মার্কার: উপরের পৃষ্ঠে ছাঁচে তৈরি রো সূচকগুলি অপারেটরদের রিফ্লো ওভেনে বোর্ড প্রবেশ করানোর আগে ওরিয়েন্টেশন যাচাই করতে দেয়।

ট্রিপল রো হেডারগুলি সেখানে উপস্থিত হয় যেখানে একটি কন্ট্রোল বোর্ডকে দৈর্ঘ্য না বাড়িয়ে একটি প্রশস্ত সমান্তরাল বাস হ্যান্ড-অফ করতে হয়। সাধারণ ইনস্টলেশনগুলির মধ্যে রয়েছে ইন্ডাস্ট্রিয়াল পিএলসি ব্যাকপ্লেন যা একটি আই/ও কার্ড এবং একটি মাদার বোর্ডের মধ্যে ৯৬ বা ১২০টি সিগন্যাল রুট করে, এলইডি ডিসপ্লে ড্রাইভার প্যানেলগুলির জন্য ঘন রো ড্রাইভার প্রয়োজন, ইন্সট্রুমেন্ট ফ্রন্ট এন্ডগুলি যা একাধিক অ্যানালগ চ্যানেল বহন করে এবং টেস্ট ফিক্সচার যেখানে একটি একক সন্নিবেশ একটি সম্পূর্ণ প্রোব অ্যারের সাথে একবারে সংযোগ স্থাপন করতে হয়। যেহেতু বডিটি কেবল ৭.৬২ মিমি প্রশস্ত, তাই এই অংশটি হ্যান্ডহেল্ড মেডিকেল ডিভাইসগুলিতে মেজানাইন স্ট্যাকিংয়ের জন্যও উপযুক্ত, যেখানে বোর্ড থেকে বোর্ডের ক্লিয়ারেন্স একটি বিদ্যমান এনক্লোজার দ্বারা নির্ধারিত হয়।

৩ x ২ থেকে ৩ x ৪০ পজিশন পর্যন্ত দৈর্ঘ্যগুলি একটি সাধারণ কন্টাক্ট স্ট্রিপ থেকে একত্রিত করা হয়, তাই ছোট অর্ডারে টুলিং খরচ যুক্ত করা হয় না। আমরা অনুরোধে ০.৩৮, ০.৭৬ বা ১.২৭ মাইক্রন এর সিলেক্টিভ গোল্ড পুরুত্ব সরবরাহ করতে পারি, খরচ-সংবেদনশীল প্রোগ্রামগুলির জন্য ইনসুলেটর PA9T বা PBT তে পরিবর্তন করতে পারি এবং মেটিং সাইডের একটি একক ওরিয়েন্টেশন প্রয়োজন হলে বডিতে একটি লোকেটটিং বস বা পোলারাইজিং কী ছাঁচে তৈরি করতে পারি। আমাদের ইঞ্জিনিয়ারিং টিম সম্পূর্ণ ৩ডি মডেল এবং প্রস্তাবিত পিসিবি ল্যান্ড প্যাটার্নগুলি ফাইলে রাখে এবং কাস্টম ফুটপ্রিন্টগুলির জন্য দুই কার্যদিবসের মধ্যে ড্রয়িং অনুমোদন ফেরত দেয়।

প্রতিটি হেডার ১০০০ পিসের লটে অ্যান্টি-স্ট্যাটিক শিল্ডিং ব্যাগে গণনা করা হয়, সাথে একটি ডেসিক্যান্ট স্যাশেট এবং একটি আর্দ্রতা সূচক থাকে। ব্যাগগুলি তখন CNJWY নিউট্রাল লেবেল বহনকারী এক্সপোর্ট-গ্রেড করোগেটেড কার্টনে প্যাক করা হয় এবং পিন ফিল্ডটি একটি ছাঁচে তৈরি ফোম ইনসার্ট দ্বারা সুরক্ষিত থাকে যাতে কোনও কন্টাক্ট কার্টনের দেয়ালের সাথে স্পর্শ না করে। কার্টনের মোট ওজন ১৫ কেজির নিচে থাকে, যা আন্তর্জাতিক এয়ার ফ্রেইট সীমার মধ্যে ম্যানুয়াল হ্যান্ডলিং বজায় রাখে, যখন সমুদ্র পরিবহনের জন্য প্যালেট লোডগুলি আর্দ্রতা নিয়ন্ত্রণের জন্য স্ট্রেচ-র্যাপড এবং স্ট্র্যাপ করা হয়। ডিস্ট্রিবিউশন গ্রাহকদের জন্য কাস্টম বারকোড লেবেল, নিজস্ব ব্র্যান্ডের কার্টন এবং ড্রপ-টেস্টেড ইনার প্যাকেজিং উপলব্ধ। প্রতিটি ব্যাচের সাথে একটি ডাইমেনশনাল রিপোর্ট, একটি প্লেটিং থিকনেস সার্টিফিকেট এবং একই প্রোডাকশন লট থেকে নেওয়া একটি RoHS ডিক্লারেশন থাকে।
