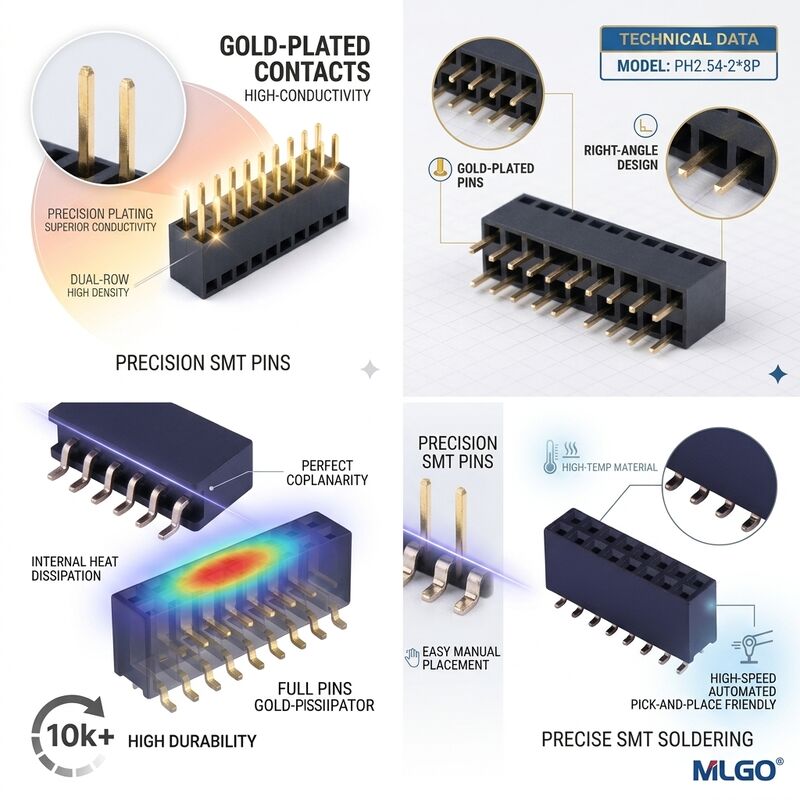

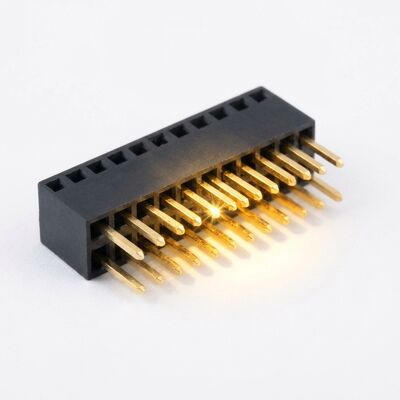

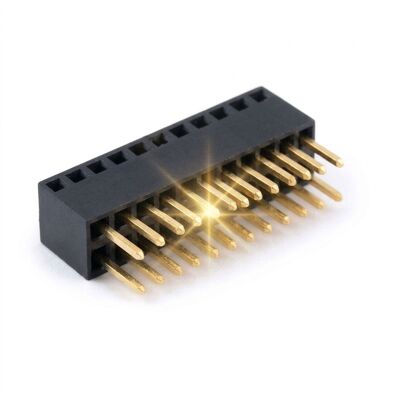

২.৫৪মিমি পিচ ডুয়াল রো এলিভেটেড ১৫মিমি ফিমেল হেডার কানেক্টর লং লেগ স্ট্যাকিং সকেট

কিছু বোর্ড একে অপরের কাছাকাছি বসতে পারে না। একটি ডিসপ্লে এর পিছনে বায়ু প্রয়োজন, একটি শক্তি পর্যায় তার তাপ sink জন্য স্থান প্রয়োজন,অথবা একটি কন্যা কার্ড মাদার বোর্ডের একটি উচ্চ ইলেক্ট্রোলাইটিক ক্যাপাসিটার পরিষ্কার করতে হবেএই উচ্চ 2.54 মিমি দ্বৈত সারি মহিলা শিরোনাম 15 মিমি শরীরের উচ্চতা এবং প্রসারিত solder পা দিয়ে যে সমস্যা সমাধান,ডিজাইনার বোর্ড সংযোগকারী এ ফাঁক বোর্ড সেট করার পরিবর্তে standoffs এবং একটি দ্বিতীয় সমাবেশ ধাপ যোগ করার অনুমতি.

আইসোলেটরটি স্ট্যান্ডার্ড মহিলা হেডারের মতো একই ২.৫৪ মিমি যোগাযোগের গ্রিড রাখে তবে শরীরকে একটি উচ্চ, রিবড টাওয়ারে রূপান্তর করে।উল্লম্ব পাঁজর টাওয়ার শক্ত করে তোলে যাতে এটি flex না যখন একটি জমাকরণ হেডার কোণ আউট সন্নিবেশ করা হয়, এবং প্রসারিত যোগাযোগের লেজগুলি 1.6 মিমি বোর্ডের মধ্য দিয়ে যেতে যথেষ্ট দীর্ঘ এবং এখনও নীচে একটি পূর্ণ লোডার ফিললেট ছেড়ে যায়।নিকেল উপর স্বর্ণের ফ্ল্যাশ যোগাযোগ ইন্টারফেস স্থিতিশীল রাখে যখন উচ্চ শরীর একটি গভীর স্ট্যাক এর যান্ত্রিক লিভারেজ শোষণ.

• 15 মিমি স্ট্যাকিং উচ্চতাঃএকটি ছাঁচনির্মাণ 15 মিমি টাওয়ার বোর্ড জুড়ি প্রতি এক সমাবেশ ধাপ সংরক্ষণ করে, স্ট্যান্ডঅফ ছাড়াই বোর্ড ফাঁক বোর্ড ফিক্স।
• রিবড টাওয়ার জ্যামিতিঃউল্লম্ব পাঁজরগুলি উঁচু শরীরকে শক্ত করে তোলে যাতে কোণায় ঢোকানো যোগাযোগ ক্ষেত্রকে নমন করে না।
• প্রসারিত ৩ মিলিমিটার জোড়া পা:লম্বা লেজগুলি ১.৬ মিমি বোর্ডে একটি পূর্ণ ফিললেট ছেড়ে যায় এবং তরঙ্গ প্রক্রিয়ায় নীচে থেকে সোল্ডারযোগ্য থাকে।
• পূর্ণ ২.৫৪ মিমি গ্রিডঃপরিচিতিগুলি স্ট্যান্ডার্ড পিচ এ থাকে, তাই অংশটি কোনও সাধারণ ডাবল সারি পুরুষ শিরোনামের সাথে মিলিত হয়।
• নিকেলের চেয়ে সোনার ফ্ল্যাশ:নিকেল আন্ডারপ্লেটিং যোগাযোগ প্রতিরোধ কম রাখে এবং তামা স্বর্ণের স্তরে স্থানান্তরিত হতে বাধা দেয়।
• ধ্রুবক সন্নিবেশ বলঃভারসাম্যপূর্ণ যোগাযোগ স্প্রিংস একটি 40 উপায় স্ট্যাক এখনও প্রেস ছাড়া হাতে সন্নিবেশ মানে।

উঁচু সকেটগুলি বোর্ড স্ট্যাকিংয়ের নীরব হর্স। তারা ইনস্ট্রুমেন্ট প্যানেলে প্রধান লজিক বোর্ডের উপরে এলসিডি এবং ওএলইডি ড্রাইভার বোর্ডগুলি রাখে,একটি পাওয়ার সাপ্লাইতে চৌম্বক মুক্ত লিফট যোগাযোগ মডিউলএলইডি লাইটিং কন্ট্রোলগুলিতে তারা ড্রাইভার বোর্ডটি তুলতে পারে যাতে দুটি পিসিবি এর মধ্যে বায়ু প্রবাহ পাস করতে পারে।ইন্ডাস্ট্রিয়াল ঘরের ব্রাস standoffs পরিবর্তে তাদের ব্যবহার কারণ সংযোগকারী এক স্থান মধ্যে দূরত্ব এবং বৈদ্যুতিক সংযোগ সঞ্চালন, যা সমাবেশের সময়কে সংক্ষিপ্ত করে এবং লাইন থেকে একটি বন্ধন অপারেশন অপসারণ করে।

শরীরের উচ্চতা ৫।0, ৮.5, ১১.0, 15.0 এবং 20.0 মিমি সব একই সন্নিবেশ পরিবার থেকে উত্পাদিত হয়, তাই একটি নকশা একটি উচ্চতর স্ট্যাক একটি পরিবর্তন PCB পদচিহ্ন পরিবর্তন করে না। আমরা 4 লেদারের লেজ প্রসারিত করতে পারেন।ঘন ব্যাকপ্লেনের জন্য 0 মিমি, পিক এবং স্থান সারিবদ্ধতার জন্য একটি অবস্থান পিন ছাঁচ, এবং একটি polarising প্রাচীর যোগ করুন যাতে সমন্বয় শিরোনাম শুধুমাত্র এক দিকে সন্নিবেশ করা যেতে পারে।ভলিউম প্রোগ্রাম জন্য বিচ্ছিন্নকারী PA9T যেখানে বোর্ড একটি দ্বিতীয় রিফ্লো মধ্য দিয়ে যায় যেতে পারেন, এবং যোগাযোগ শুধুমাত্র খরচ নিয়ন্ত্রণ করার জন্য সমন্বয় এলাকায় 0.38 মাইক্রন নির্বাচনী স্বর্ণের সঙ্গে সরবরাহ করা যেতে পারে।

স্ট্যাকিং সকেটগুলি 1000 টুকরো অ্যান্টি-স্ট্যাটিক ব্যাগে প্যাক করা হয়, উচ্চ দেহগুলি একটি ছাঁচনির্মাণ ট্রেতে নেস্ট করা হয় যাতে টাওয়ারগুলি উপরে কার্টনের ওজন বহন করে না।প্রতিটি ব্যাগে একটি ডেসিকেন্ট এবং একটি আর্দ্রতা সূচক কার্ড থাকে. এক্সপোর্ট কার্টনগুলি মোট 15 কেজি পর্যন্ত নামকরণ করা হয়, CNJWY নিরপেক্ষ লেবেল দিয়ে মুদ্রিত হয় এবং টেম্পার-প্রতিরোধী টেপ দিয়ে বন্ধ করা হয়। সমুদ্র পরিবহনের জন্য আমরা প্রান্ত সুরক্ষা সহ সঙ্কুচিত আবৃত স্ট্যাকগুলিতে প্যালেটাইজ করি,যা একটি আর্দ্র পাত্রে লোডের অধীনে টাওয়ারগুলিকে বিকৃত করেকাস্টম কার্টন প্রিন্টিং, নিজস্ব ব্র্যান্ডের লেবেল এবং বারকোডযুক্ত অভ্যন্তরীণ ব্যাগ পাওয়া যায়, এবং প্রতিটি লট একটি উচ্চতা পরিমাপ রিপোর্ট সঙ্গে জাহাজ যা পাঁচ নমুনা অংশ প্রকৃত শরীরের উচ্চতা রেকর্ড করে।
