1.00mm পিচ একক সারি ডান কোণ মহিলা হেডার সংযোগকারী অনুভূমিক PCB মাউন্ট সকেট

বোর্ডের প্রান্তের সংযোগগুলি অসুবিধাজনক যখন একটি উল্লম্ব সকেট একটি পাতলা ঘেরের ভিতরে কেবলটিকে নব্বই ডিগ্রি ঘোরানোর জন্য বাধ্য করে। এই 1.00mm ডান-কোণ মহিলা হেডারটি ম্যাটিং অক্ষকে বোর্ডের সমান্তরাল করে তোলে, তাই একটি ফ্ল্যাট কেবল বা একটি ছোট পুরুষ হেডার অনুভূমিকভাবে প্লাগ ইন করে এবং হাউজিং প্রাচীরের বিপরীতে থাকে। ফলাফল হল একটি নিম্ন প্রোফাইল অ্যাসেম্বলি এবং একটি ছোট কেবল পথ যেখানে প্রতিটি মিলিমিটার গভীরতা ইতিমধ্যে বরাদ্দ করা হয়েছে।

1.00mm পিচে যোগাযোগের লেজগুলির কাজ করার জন্য খুব কম ধাতু থাকে, তাই বডিটি PA6T থেকে ছাঁচে তৈরি করা হয় এবং প্রতিটি লেজ কেবল দেয়ালে চাপার পরিবর্তে একটি ছাঁচে তৈরি চ্যানেলের মাধ্যমে নোঙর করা হয়। এই বিশদটি ডান-কোণ ফাইন পিচ অংশগুলিতে সোল্ডার জয়েন্টের ব্যর্থতার প্রধান কারণ সন্নিবেশের সময় লেজগুলিকে লম্ব রাখে। নিকেল ব্যারিয়ার জুড়ে সোনার ফ্ল্যাশ যোগাযোগের ইন্টারফেসকে রক্ষা করে এবং ছাঁচে তৈরি কাঁধগুলি সন্নিবেশ লোড সরাসরি বোর্ডের পৃষ্ঠে স্থানান্তর করে।

• অনুভূমিক ম্যাটিং অক্ষ:কেবল প্রবেশকে বোর্ডের সমান্তরাল করে তোলে, পাতলা ঘেরে অ্যাসেম্বলি গভীরতা হ্রাস করে।
• নোঙর করা ডান-কোণ লেজ:ছাঁচে তৈরি চ্যানেলগুলি প্রতিটি লেজকে লম্ব রাখে, ফাইন পিচ সাইড এন্ট্রি অংশগুলিতে প্লেগ করা টিল্টেড জয়েন্টগুলি এড়িয়ে চলে।
• 1.00mm ফাইন পিচ:ত্রিশটি সার্কিট 1.27mm অংশের প্রস্থে ফিট করে যা তেইশটিতে ব্যয় করবে।

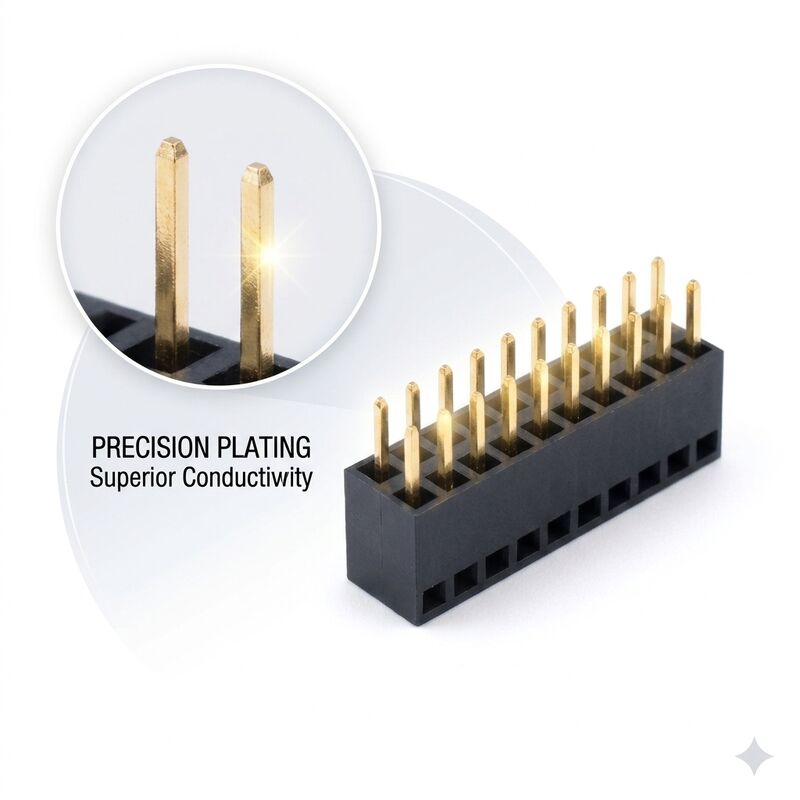

• নিকেলের উপর সোনার ফ্ল্যাশ:রাবার সিলের সাধারণ আর্দ্রতা এবং সালফার যৌগগুলির বিরুদ্ধে যোগাযোগের ইন্টারফেসকে রক্ষা করে।
• লোড বহনকারী কাঁধ:সন্নিবেশ বলটি কেবল সোল্ডার জয়েন্টগুলিতে নয়, বোর্ডের পৃষ্ঠে স্থানান্তরিত হয়।
• কম্প্যাক্ট বডি:বোর্ডের প্রান্তে ছোট ফুটপ্রিন্ট সংযোগকারীর নীচে রাউটিং রুম ছেড়ে দেয়।

ডান কোণ 1.00mm হেডারগুলি এমন পণ্যগুলির জন্য উপযুক্ত যা পাশ থেকে সংযোগ করে: একটি ফ্ল্যাট কেবল একটি হ্যান্ডহেল্ড টার্মিনাল থেকে পাশের দেয়ালের মাধ্যমে বের হচ্ছে, একটি সেন্সর বোর্ড একটি প্রধান বোর্ডের স্লটে স্লাইড করছে, বা একটি ছোট পুরুষ হেডার একটি ডিসপ্লে ড্রাইভার পিসিবি-র প্রান্তে প্লাগ করছে। এগুলি পোর্টেবল মেডিকেল ডিভাইসগুলিতে সাধারণ যেখানে হাউজিং ব্যাটারির চেয়ে মাত্র কয়েক মিলিমিটার পুরু, এলইডি স্ট্রিপ কন্ট্রোলারে যা একটি রেলে প্লাগ করে এবং সেট টপ বক্সগুলিতে যেখানে একটি ফ্রন্ট প্যানেল ফ্লেক্স পাশ থেকে প্রবেশ করে। যখন একটি উল্লম্ব সকেট একটি কেবলকে কন্ডাক্টর অনুমোদিতের চেয়ে টাইট বেন্ড ব্যাসার্ধের জন্য বাধ্য করবে, তখন এই অংশটি সংযোগকারীর কাছে সমস্যাটি সমাধান করে।

2 থেকে 30 পর্যন্ত অবস্থানগুলি অবিচ্ছিন্ন স্ট্রিপ থেকে কাটা হয়। আমরা হাউজিংটিকে একটি কিইং ওয়াল দিয়ে ছাঁচে তৈরি করতে পারি যাতে ম্যাটিং হেডারটি কেবল একভাবে প্রবেশ করতে পারে, ওয়েভ সোল্ডারিংয়ের সময় যান্ত্রিক রিটেনশনের জন্য বোর্ড লক পেগ যুক্ত করতে পারি এবং স্বয়ংক্রিয় প্লেসমেন্টের জন্য টেপে অংশ সরবরাহ করতে পারি। 0.38 বা 0.76 মাইক্রনের সিলেক্টিভ গোল্ড, দ্বিতীয় রিফ্লো পাসের জন্য PA9T ইনসুলেটর এবং কন্টাক্ট কেজে ফ্লাক্স প্রবেশ আটকাতে একটি বন্ধ নীচের অংশ সবই উপলব্ধ। আমাদের প্রকৌশলীরা একই পিচে ম্যাটিং পুরুষ হেডারগুলির একটি লাইব্রেরি রাখেন এবং উভয় অংশ একসাথে কোট করবেন যাতে স্ট্যাকটি মাত্রিকভাবে গ্যারান্টিযুক্ত হয়।

2000 পিসের অ্যান্টি-স্ট্যাটিক ব্যাগে একটি ডেসিক্যান্ট স্যাশেট সহ প্যাক করা হয়েছে, প্রতি এক্সপোর্ট কার্টনে পাঁচটি ব্যাগ। যেহেতু লেজগুলি অনুভূমিকভাবে প্রসারিত হয়, তাই প্রতিটি ব্যাগ একটি ফোম প্যাড দিয়ে কুশন করা হয় যাতে যোগাযোগের সারিটি কার্টনের মেঝেতে বিশ্রাম নিতে না পারে। কার্টনগুলি CNJWY নিরপেক্ষ লেবেল দিয়ে মুদ্রিত হয়, 15 কেজি গ্রসের নীচে রাখা হয় এবং টেম্পার এভিডেন্ট টেপ দিয়ে বন্ধ করা হয়। সমুদ্র পরিবহনের প্যালেটগুলি আর্দ্রতার বিরুদ্ধে প্রসারিতভাবে মোড়ানো এবং স্ট্র্যাপ করা হয় এবং এয়ার শিপমেন্টগুলি ফোম লাইন্ড করা হয়। পরিবেশকরা নিজস্ব ব্র্যান্ডের ব্যাগ, বারকোডেড কার্টন এবং ড্রপ টেস্টেড প্যাকেজিংয়ের অনুরোধ করতে পারেন। প্রতিটি লটে পিচ, লেজের কোণ এবং বডির উচ্চতা কভার করে একটি ডাইমেনশনাল রিপোর্ট, একটি প্লেটিং থিকনেস সার্টিফিকেট এবং একটি RoHS ঘোষণা অন্তর্ভুক্ত থাকে।
