1.27 মিমি পিচ ট্রিপল রো ফিমেল হেডার সংযোগকারী 3x40P উচ্চ ঘনত্বের PCB সকেট গোল্ড ফ্ল্যাশ

৬০ মিমি দৈর্ঘ্যের মধ্যে ১২০টি কন্টাক্ট সহ এই ধরনের ঘনত্ব যা সাধারণত একজন ডিজাইনারকে একটি উচ্চ পিন কাউন্ট বোর্ড-টু-বোর্ড কানেক্টরের দিকে ঠেলে দেয় যার সাথে একটি সঙ্গতিপূর্ণ মূল্য ট্যাগ থাকে। এই ১.২৭ মিমি ট্রিপল রো ফিমেল হেডারটি একটি সাধারণ ১.২৭ মিমি মেল পোস্টের সাথে যুক্ত একটি থ্রু হোল সকেটের মাধ্যমে একই সার্কিট গণনা অর্জন করে। তিনটি সারি একটি সংকীর্ণ ৪.৩ মিমি বডিতে বসে, তাই কানেক্টরটি একটি অনেক ছোট অংশের বোর্ড প্রস্থ ব্যবহার করে একটি সম্পূর্ণ সমান্তরাল বাস বহন করে।

১.২৭ মিমি এর সূক্ষ্ম গ্রিড কন্টাক্টগুলির মধ্যে খুব কম বিচ্ছিন্নতা রাখে, তাই ইনসুলেটরটি PA9T দিয়ে ছাঁচে তৈরি করা হয়েছে প্রতিটি সেলের চারপাশে একটি পূর্ণ উচ্চতার দেয়াল সহ এবং কন্টাক্ট স্প্রিংগুলি একটি কম সন্নিবেশ বলের জন্য টিউন করা হয়েছে। নিকেলের উপর গোল্ড ফ্ল্যাশ ইন্টারফেসকে স্থিতিশীল রাখে, এবং থ্রু হোল টেইলগুলি ১.৬ মিমি বোর্ডে নির্ভরযোগ্যভাবে সোল্ডার করার জন্য যথেষ্ট দীর্ঘ, কন্টাক্ট কেজে ফ্লাক্স প্রবেশ না করেই।

• প্রতি কানেক্টরে ১২০টি কন্টাক্ট: ৪০ এর তিনটি সারি ৪.৩ মিমি চওড়া বডিতে ফিট করে, যা একটি অনেক বেশি ব্যয়বহুল বোর্ড-টু-বোর্ড অংশকে প্রতিস্থাপন করে।
• ১.২৭ মিমি গ্রিড: সাধারণ ফাইন পিচ মেল পোস্টের সাথে যুক্ত হয়, তাই ম্যাটিং সাইডের জন্য কোনো কাস্টম টুলিংয়ের প্রয়োজন হয় না।
• বিচ্ছিন্ন কন্টাক্ট সেল: পূর্ণ উচ্চতার ছাঁচে তৈরি দেয়ালগুলি পিচে ক্রিপেজ দূরত্ব বজায় রাখে যেখানে ফাঁকগুলি মিলিমিটারের ভগ্নাংশে পরিমাপ করা হয়।
• টিউনড সন্নিবেশ বল: হালকা স্প্রিংগুলি একটি ১২০-ওয়ে কানেক্টরকে সোল্ডার জয়েন্টগুলিতে চাপ না দিয়ে হাতে বসানোর অনুমতি দেয়।

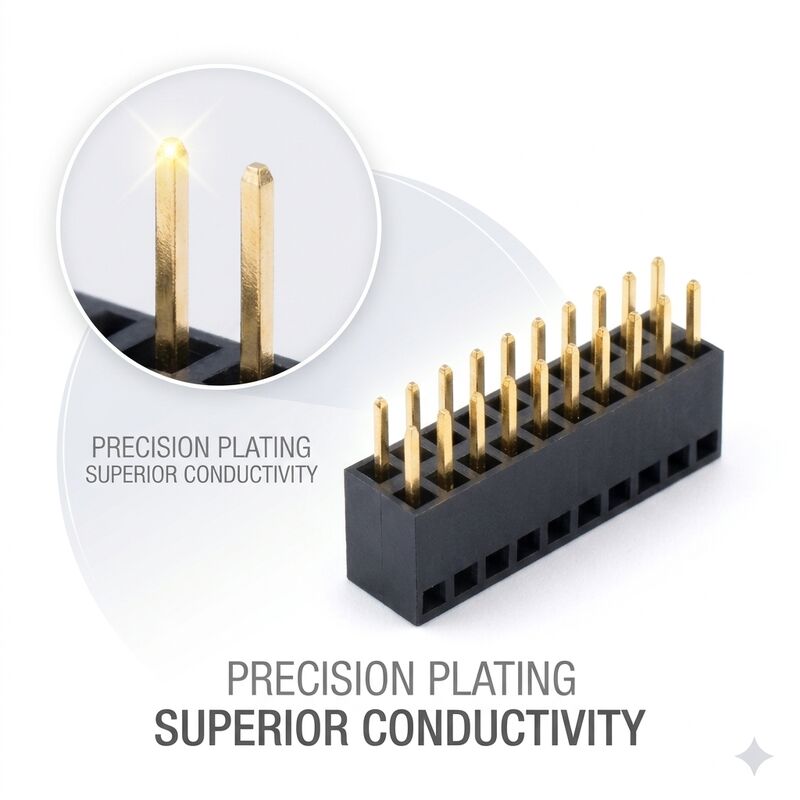

• নিকেলের উপর গোল্ড ফ্ল্যাশ: আর্দ্র বা সালফারযুক্ত প্ল্যান্ট পরিবেশে স্থিতিশীল কন্টাক্ট রেজিস্ট্যান্স।
• PA9T ইনসুলেটর: ২৬০ ডিগ্রি সেলসিয়াস রিফ্লো এবং একটানা ১০৫ ডিগ্রি সেলসিয়াস অপারেশনের মাধ্যমে সূক্ষ্ম গ্রিডকে সত্য রাখে।

ঘন ফাইন পিচ সকেটগুলি সেখানে ব্যবহৃত হয় যেখানে একটি প্রশস্ত সমান্তরাল বাস একটি ছোট এনক্লোজারের মধ্যে দুটি বোর্ডের মধ্যে অতিক্রম করতে হয়। টেস্ট সরঞ্জামগুলি একটি একক ইন্টারফেসে একটি সম্পূর্ণ প্রোব অ্যারে আনতে এটি ব্যবহার করে, মেডিকেল ইমেজিং ফ্রন্ট এন্ডগুলি একাধিক চ্যানেল আউটপুট একটি প্রসেসিং বোর্ডে সরাতে এটি ব্যবহার করে, এবং শিল্প ভিশন সিস্টেমগুলি একটি সেন্সর বোর্ড এবং একটি ফ্রেম গ্র্যাবারের মধ্যে এটি ব্যবহার করে। এগুলি টেলিকম লাইন কার্ডেও ব্যবহৃত হয়, যেখানে একটি ১২০-ওয়ে কন্ট্রোল বাস এজ দৈর্ঘ্য ব্যবহার না করে ব্যাকপ্লেনে পৌঁছাতে হয়, এবং ইন্সট্রুমেন্টেশনে যেখানে কানেক্টরের আউটলাইনটি যে বোর্ডের জন্য এটি পরিবেশন করে তার চেয়ে ছোট থাকতে হবে।

৩ x ১০ থেকে ৩ x ৪০ পর্যন্ত দৈর্ঘ্যগুলি অবিচ্ছিন্ন স্ট্রিপ থেকে তৈরি করা হয়। আমরা একই ড্রয়িং থেকে একটি ম্যাচ করা মেল হেডার সরবরাহ করতে পারি যাতে ম্যাটিং স্ট্যাকের মাত্রা নিশ্চিত করা যায়, ব্লাইন্ড ম্যাটিংয়ের জন্য গাইড পোস্ট যোগ করা যায় এবং একক ওরিয়েন্টেশন সন্নিবেশের জন্য একটি পোলারাইজিং ওয়াল তৈরি করা যায়। প্লেটিং বিকল্পগুলির মধ্যে ০.৩৮ এবং ০.৭৬ মাইক্রন গোল্ড অন্তর্ভুক্ত রয়েছে, এবং রিফ্লো প্রোফাইলের উপর নির্ভর করে PA9T বা PPS ইনসুলেটর নির্দিষ্ট করা যেতে পারে। প্রতিটি কাস্টম পার্ট ভলিউম উৎপাদনের আগে একটি প্রস্তাবিত ল্যান্ড প্যাটার্ন, একটি ৩ডি মডেল এবং একটি প্রথম আর্টিকেল পরিদর্শন প্রতিবেদন সহ সরবরাহ করা হয়।

ফাইন পিচ ট্রিপল রো সকেটগুলি ৫০০ পিসের অ্যান্টি-স্ট্যাটিক ট্রেতে প্যাক করা হয়, প্রতি পকেটে একটি করে কানেক্টর যাতে কন্টাক্ট সারিগুলি কখনও স্পর্শ না করে। ট্রেগুলি রপ্তানি কার্টনে স্ট্যাক করা হয় যাতে ফোম ইন্টারলিভ থাকে যা CNJWY নিউট্রাল লেবেল এবং আর্দ্রতা সংবেদনশীলতা স্তর বহন করে। কার্টনগুলি এয়ার ফ্রেইটের জন্য ১৫ কেজি গ্রসের নিচে থাকে, এবং সি ফ্রেইটের জন্য প্যালেটগুলি কন্টেইনারের আর্দ্রতা থেকে রক্ষা করার জন্য স্ট্রেচ-র্যাপড এবং স্ট্র্যাপ করা হয়। নিজস্ব-ব্র্যান্ড লেবেল এবং বারকোডেড কার্টন উপলব্ধ। প্রতিটি চালানে পিচ এবং রো স্পেসিংয়ের একটি ডাইমেনশনাল রিপোর্ট, একটি প্লেটিং থিকনেস সার্টিফিকেট এবং একটি RoHS ঘোষণা অন্তর্ভুক্ত থাকে, এবং আমরা ট্রেসেবিলিটির জন্য প্রতিটি লট থেকে তিন বছরের জন্য একটি ম্যাচ করা নমুনা রাখি।
