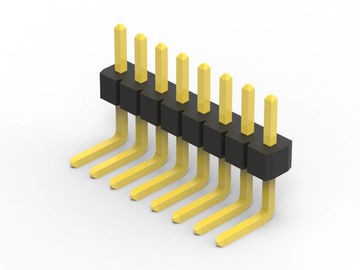

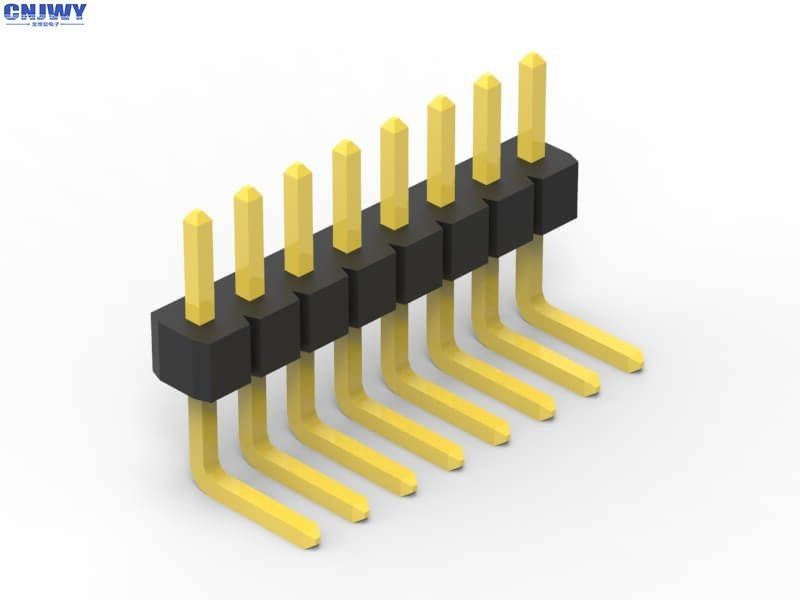

লং পিন হেডার একক সারি, বর্গক্ষেত্র ডান কোণ হেডার সংযোগকারী

দীর্ঘ পায়ে পুরুষ পিন হেডার সংযোগকারী হোল ব্ল্যাক আইসোলেটর মাধ্যমে বাঁকানো

পিসিবি কানেক্টর কি?

প্রিন্টেড সার্কিট বোর্ড সংযোগকারীগুলি পিসিবিগুলিতে মাউন্ট করা সংযোগ ব্যবস্থা। সাধারণত পিসিবি সংযোগকারীগুলি একটি পিসিবি থেকে অন্যটিতে সংকেত বা শক্তি স্থানান্তর করতে ব্যবহৃত হয়,অথবা ডিভাইস বিল্ডের অন্য উৎস থেকে PCB থেকে বা থেকে. তারা উত্পাদনের জন্য ডিজাইনের একটি সহজ পদ্ধতি সরবরাহ করে, যেহেতু পিসিবিগুলি একে অপরের সাথে হার্ড ওয়্যারযুক্ত নয় এবং উত্পাদন প্রক্রিয়াতে পরে একত্রিত হতে পারে।

পিসিবি সংযোজকের দিকনির্দেশ

পিসিবি সংযোগকারী শব্দটি একটি মৌলিক মাল্টিপিন সংযোগ সিস্টেমকে বোঝায়, সাধারণত একটি আয়তক্ষেত্রাকার বিন্যাসে।PCB সংযোজকগুলির একটি জোড়া হয় বোর্ড-টু-বোর্ড বা তারের-টু-বোর্ডের জন্য (ওয়্যার-টু-বোর্ড)বোর্ড-টু-বোর্ড লেআউটগুলি 90 ডিগ্রি বৃদ্ধির উপর ভিত্তি করে বিভিন্ন পিসিবি সংযোগের দিকনির্দেশ দিতে পারেঃ

• সমান্তরাল বা মেজানাইন ∙ উভয় সংযোগকারীই উল্লম্ব দৃষ্টিভঙ্গি;
• ৯০ ডিগ্রি, ডান কোণ, মাদারবোর্ড থেকে কন্যা বোর্ড ∙ এক সংযোগকারী উল্লম্ব, এক অনুভূমিক;
• ১৮০ ডিগ্রি, কোপ্লানার, এজ-টু-এজ উভয় সংযোগকারীই অনুভূমিক দৃষ্টিভঙ্গি।

পিসিবি সংযোগকারীগুলির অন্যান্য নাম

পিসিবি সংযোগকারীগুলিকে পিসিবি ইন্টারকানেক্ট পণ্য হিসাবে পরিচিত করা যেতে পারে। সংযোগের উভয় পক্ষের জন্য নির্দিষ্ট পদগুলিও ব্যবহৃত হয়। পুরুষ পিসিবি সংযোগকারীগুলিকে প্রায়শই পিন হেডার হিসাবে উল্লেখ করা হয়,কেননা তারা তো কেবল পিনের সারি ।. মহিলা পিসিবি সংযোগকারীগুলিকে সকেট, রিসেপ্টাকলস, বা এমনকি (কিছুটা বিভ্রান্তিকরভাবে) হেডার রিসেপ্টাকলস বলা যেতে পারে।

কেন CNJWY নির্বাচন করুন

স্বয়ংক্রিয় উৎপাদন

সিএনজেডব্লিউওয়াই-এর ৮০ শতাংশেরও বেশি পণ্য স্বয়ংক্রিয় সমাবেশ লাইন দ্বারা তৈরি করা হয়। যেহেতু বুদ্ধিমান আরো ব্যাপকভাবে ব্যবহার করা হয়, আমরা শুধুমাত্র সময়ের উন্নয়নের সাথে মানিয়ে নিতে পারি,যাতে আমরা আমাদের ক্লায়েন্টদের সবচেয়ে যোগ্যতাসম্পন্ন পণ্য প্রদান করতে পারে.

সময়মত ডেলিভারি

প্রতিটি গ্রাহকই আলাদা, তাই আমাদের প্রতিটি ডেলিভারি সময়মতো করতে হবে যাতে আমাদের গ্রাহকদের দেওয়া প্রতিটি সুযোগকে আমরা মূল্য দিতে পারি।

মূল্য তৈরি করুন

ব্যবসা একটি দীর্ঘ যাত্রার মতো। মূল্য পথে দৃশ্য। গ্রাহকদের জন্য মূল্য তৈরি করা কোম্পানির জন্য মূল্য তৈরি করা, যেমন পারস্পরিক জয়-জয় আমাদের লক্ষ্য।

তাত্ক্ষণিক প্রতিক্রিয়া

সবাই মাঝে মাঝে ঝামেলায় পড়বে, কাজ করার সময়ও একই রকম। গ্রাহকদের সমস্যার সমাধানের জন্য তাৎক্ষণিক প্রতিক্রিয়া সম্ভব।

স্পেসিফিকেশনঃ

1পিচঃ1.00mm ((0.039')

2সংযোগকারী নামঃ পিসিবি সংযোগকারী/পিন হেডার

3আইসোলেশন উপাদান: PA6T UL 94-V0

4যোগাযোগের উপাদান: তামা খাদ

5. মাউন্ট টাইপঃ গর্ত মাধ্যমে

6. সারি সংখ্যাঃ একক

7. যোগাযোগের শেষঃ সোনার উপর নিকেল

8সমাপ্তিঃ সোল্ডার

9. রঙঃ কালো

10বর্তমান রেটিংঃ1.0 এএমপি

11. ভোল্টেজ প্রতিরোধ করুনঃ 500V এসি / ডিসি

12. যোগাযোগ প্রতিরোধঃ 20mΩ সর্বোচ্চ

13যোগাযোগের আকৃতিঃ স্কয়ার পিন

14. পিন দৈর্ঘ্যঃ কাস্টমাইজেশন

15. পিন উপলব্ধঃ ২ পিন থেকে ৮০ পিন

পণ্যের ব্যবহারঃ

পুরুষ পিন হেডার ব্যাপকভাবে বিভিন্ন শিল্প যেমন স্বয়ংচালিত, চিকিৎসা সরঞ্জাম, কম্পিউটার ইত্যাদি ব্যবহার করা হয়। নীচের চিত্রটি অ্যাপ্লিকেশন দৃশ্যকল্প। চিত্রটি সীমাবদ্ধতা,আরো বিস্তারিত জানতে আপনি সরাসরি আমাদের বিক্রয় দলের সাথে যোগাযোগ করতে পারেন.
