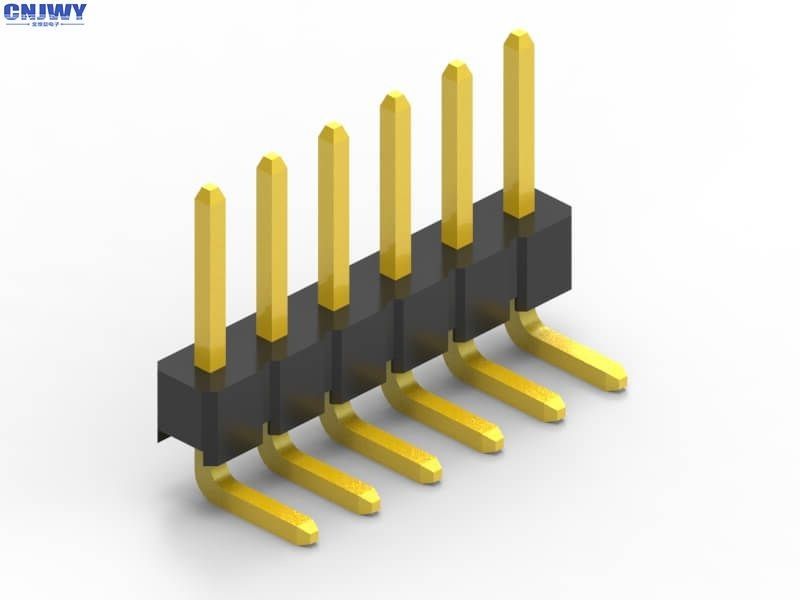

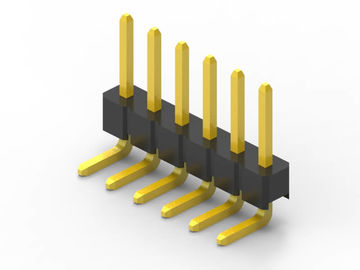

হোলের মাধ্যমে পুরুষ পিন হেডার সংযোগকারী কনকভ বাঁকানো গোল্ড ফ্ল্যাশ

2.54mm পুরুষ পিন হেডার সংযোগকারী একক সারি কনকভ বাঁকানো গোল্ড ফ্ল্যাশ

পিসিবি কানেক্টর কি?

প্রিন্টেড সার্কিট বোর্ড সংযোগকারীগুলি পিসিবিগুলিতে মাউন্ট করা সংযোগ ব্যবস্থা। সাধারণত পিসিবি সংযোগকারীগুলি একটি পিসিবি থেকে অন্যটিতে সংকেত বা শক্তি স্থানান্তর করতে ব্যবহৃত হয়,অথবা ডিভাইস বিল্ডের অন্য উৎস থেকে PCB থেকে বা থেকে. তারা উত্পাদনের জন্য ডিজাইনের একটি সহজ পদ্ধতি সরবরাহ করে, যেহেতু পিসিবিগুলি একে অপরের সাথে হার্ড ওয়্যারযুক্ত নয় এবং উত্পাদন প্রক্রিয়াতে পরে একত্রিত হতে পারে।

পিসিবি সংযোজকের দিকনির্দেশ

পিসিবি সংযোগকারী শব্দটি একটি মৌলিক মাল্টিপিন সংযোগ সিস্টেমকে বোঝায়, সাধারণত একটি আয়তক্ষেত্রাকার বিন্যাসে।PCB সংযোজকগুলির একটি জোড়া হয় বোর্ড-টু-বোর্ড বা তারের-টু-বোর্ডের জন্য (ওয়্যার-টু-বোর্ড)বোর্ড-টু-বোর্ড লেআউটগুলি 90 ডিগ্রি বৃদ্ধির উপর ভিত্তি করে বিভিন্ন পিসিবি সংযোগের দিকনির্দেশ দিতে পারেঃ

• সমান্তরাল বা মেজানাইন ∙ উভয় সংযোগকারীই উল্লম্ব দৃষ্টিভঙ্গি;
• ৯০ ডিগ্রি, ডান কোণ, মাদারবোর্ড থেকে কন্যা বোর্ড ∙ এক সংযোগকারী উল্লম্ব, এক অনুভূমিক;
• ১৮০ ডিগ্রি, কোপ্লানার, এজ-টু-এজ উভয় সংযোগকারীই অনুভূমিক দৃষ্টিভঙ্গি।

পিসিবি সংযোগকারীগুলির অন্যান্য নাম

পিসিবি সংযোগকারীগুলিকে পিসিবি ইন্টারকানেক্ট পণ্য হিসাবে পরিচিত করা যেতে পারে। সংযোগের উভয় পক্ষের জন্য নির্দিষ্ট পদগুলিও ব্যবহৃত হয়। পুরুষ পিসিবি সংযোগকারীগুলিকে প্রায়শই পিন হেডার হিসাবে উল্লেখ করা হয়,কেননা তারা তো কেবল পিনের সারি ।. মহিলা পিসিবি সংযোগকারীগুলিকে সকেট, রিসেপ্টাকলস, বা এমনকি (কিছুটা বিভ্রান্তিকরভাবে) হেডার রিসেপ্টাকলস বলা যেতে পারে।

স্পেসিফিকেশনঃ

1পিচঃ2.54mm ((0.1')

2সংযোগকারী নামঃ পিসিবি সংযোগকারী/পিন হেডার

3আইসোলেশন উপাদান: PA6T UL 94-V0

4যোগাযোগের উপাদান: তামা খাদ

5: মাউন্ট টাইপঃ গর্ত মাধ্যমে

6: সারি সংখ্যাঃ একক

7: যোগাযোগ সমাপ্তিঃ স্বর্ণ বা টিন নিকেল উপর

8: সমাপ্তিঃ সোল্ডার

9: রঙঃস্ট্যান্ডার্ড (কালো) অথবা কাস্টমাইজ করা যাবে

10: বর্তমান রেটিংঃ3.0A

11: ভোল্টেজ প্রতিরোধ করুনঃ 500V এসি / ডিসি

12: যোগাযোগ প্রতিরোধঃ 20mΩ সর্বোচ্চ

13: যোগাযোগের আকৃতিঃ স্কয়ার পিন

14: পিন দৈর্ঘ্যঃ কাস্টমাইজেশন

15: পিন উপলব্ধঃ২ পিন থেকে ১০০ পিন

কেন সিএনজেডব্লিউওয়াই নির্বাচন করবেন:

1আমরা সময়কে মূল্য দিই, সবচেয়ে বড় মুদ্রা হিসেবে। এটা সুপরিচিত যে আপনি কখনোই হারিয়ে যাওয়া সময়কে ফিরিয়ে আনতে পারবেন না। আমাদের সকল পণ্য এই ধারণার চারপাশে কেন্দ্রীভূত। সিএনজেডব্লিউওয়াই-তে,আমরা আপনার সময় বাঁচানোর জন্য সর্বোত্তম সমাধান প্রদান.2. আমরা বিশ্বের স্বাস্থ্য ও নিরাপত্তার প্রতি গভীরভাবে প্রতিশ্রুতিবদ্ধ। সিএনজেডব্লিউওয়াই আইএসও 14001: 2004 পরিবেশগত ব্যবস্থাপনা ব্যবস্থা বাস্তবায়ন করেছে। আমরা আমাদের পরিবেশগত কর্মক্ষমতা উন্নত করেছি।এবং আমরা এই নিয়মটি আমাদের সমস্ত ব্যবসায় প্রয়োগ করি.

3আপনার চাহিদা অনুযায়ী কাস্টমাইজড প্যাকেজিংয়ের জন্য সমস্ত পণ্য উপলব্ধ।

4. সবচেয়ে দক্ষ উৎপাদন দ্রুত ডেলিভারি করে, যা নিশ্চিত হবে নেতৃত্বের সময় সবসময় আপনার প্রত্যাশা আগে.

পণ্যের ব্যবহারঃ

পুরুষ পিন হেডার ব্যাপকভাবে বিভিন্ন শিল্প যেমন স্বয়ংচালিত, চিকিৎসা সরঞ্জাম, কম্পিউটার ইত্যাদি ব্যবহার করা হয়। নীচের চিত্রটি অ্যাপ্লিকেশন দৃশ্যকল্প। চিত্রটি সীমাবদ্ধতা,আরো বিস্তারিত জানার জন্য আপনি সরাসরি আমাদের বিক্রয় দলের সাথে যোগাযোগ করতে পারেন
