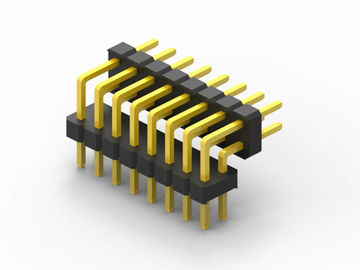

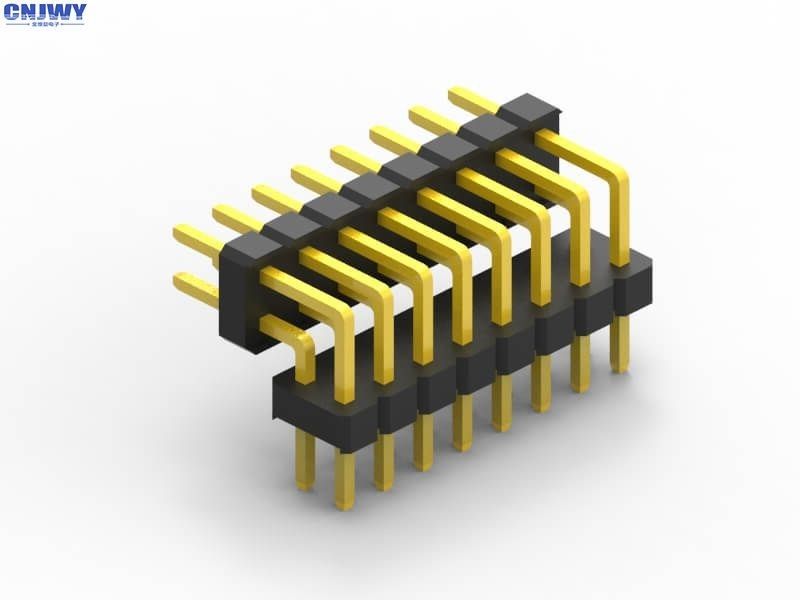

2.54 মিমি পুরুষ পিন হেডার সংযোগকারী দ্বৈত সারি ডাবল প্লাস্টিক কনকভ বাঁকানো গর্ত মাধ্যমে
পিসিবি কানেক্টর কি?
প্রিন্টেড সার্কিট বোর্ড সংযোগকারীগুলি পিসিবিগুলিতে মাউন্ট করা সংযোগ ব্যবস্থা। সাধারণত পিসিবি সংযোগকারীগুলি একটি পিসিবি থেকে অন্যটিতে সংকেত বা শক্তি স্থানান্তর করতে ব্যবহৃত হয়,অথবা ডিভাইস বিল্ডের অন্য উৎস থেকে PCB থেকে বা থেকে. তারা উত্পাদনের জন্য ডিজাইনের একটি সহজ পদ্ধতি সরবরাহ করে, যেহেতু পিসিবিগুলি একে অপরের সাথে হার্ড ওয়্যারযুক্ত নয় এবং উত্পাদন প্রক্রিয়াতে পরে একত্রিত হতে পারে।
পিসিবি সংযোজকের দিকনির্দেশ
পিসিবি সংযোগকারী শব্দটি একটি মৌলিক মাল্টিপিন সংযোগ সিস্টেমকে বোঝায়, সাধারণত একটি আয়তক্ষেত্রাকার বিন্যাসে।PCB সংযোজকগুলির একটি জোড়া হয় বোর্ড-টু-বোর্ড বা তারের-টু-বোর্ডের জন্য (ওয়্যার-টু-বোর্ড)বোর্ড-টু-বোর্ড লেআউটগুলি 90 ডিগ্রি বৃদ্ধির উপর ভিত্তি করে বিভিন্ন পিসিবি সংযোগের দিকনির্দেশ দিতে পারেঃ
- সমান্তরাল বা মেজানাইন ∙ উভয় সংযোগকারীই উল্লম্ব দৃষ্টিভঙ্গি;
- ৯০ ডিগ্রি, ডান কোণ, মাদারবোর্ড থেকে কন্যা বোর্ড ∙ এক সংযোগকারী উল্লম্ব, এক অনুভূমিক;
- ১৮০ ডিগ্রি, কোপ্লানার, এজ-টু-এজ উভয় সংযোগকারীই অনুভূমিক দৃষ্টিভঙ্গি।
পিসিবি সংযোগকারীগুলির অন্যান্য নাম
পিসিবি সংযোগকারীগুলিকে পিসিবি ইন্টারকানেক্ট পণ্য হিসাবে পরিচিত করা যেতে পারে। সংযোগের উভয় পক্ষের জন্য নির্দিষ্ট পদগুলিও ব্যবহৃত হয়। পুরুষ পিসিবি সংযোগকারীগুলিকে প্রায়শই পিন হেডার হিসাবে উল্লেখ করা হয়,কেননা তারা তো কেবল পিনের সারি ।. মহিলা পিসিবি সংযোগকারীগুলিকে সকেট, রিসেপ্টাকলস, বা এমনকি (কিছুটা বিভ্রান্তিকরভাবে) হেডার রিসেপ্টাকলস বলা যেতে পারে।
স্পেসিফিকেশনঃ
| পণ্যের নাম |
পিন হেডার/পিসিবি সংযোগকারী |
| পিচ |
2.54mm ((0.1') |
| প্যাকেজ |
বাল্ক |
| বর্তমান রেটিং |
3.0AMP |
| যোগাযোগ প্রতিরোধের |
সর্বোচ্চ 20mΩ |
| ভোল্টেজ প্রতিরোধ করুন |
৫০০ ভোল্ট এসি/ডিসি |
| আইসোলেশন প্রতিরোধের |
1000MΩ মিনিট |
| অপারেশন তাপমাত্রা |
-40°C থেকে +105°C |
| যোগাযোগ উপাদান |
তামা খাদ |
| কনট্যাক্ট প্লাটিং |
আউ বা সান ওভার নি |
| আইসোলেটর উপাদান |
PA6T বা PBT+30%GF ((UL94V-0) |
| মাউন্ট টাইপ |
গর্তের মধ্য দিয়ে |
| অবসান |
সোল্ডার |
| পিনের আকার |
0.64 মিমি স্কয়ার পিন |
| রঙ |
কালো অথবা কাস্টমাইজড |
কেন সিএনজেডব্লিউওয়াই নির্বাচন করবেন:
1. উচ্চ মানের গ্যারান্টি
সিএনজেডব্লিউওয়াই বহু বছর ধরে মান নিয়ন্ত্রণ ব্যবস্থার উন্নতিতে মনোনিবেশ করে আসছে।
2. প্রতিযোগিতামূলক দাম
আমাদের একটি সম্পূর্ণ উৎপাদন প্রক্রিয়া রয়েছে যার মধ্যে রয়েছে ইলেক্ট্রোপ্লেটিং, স্ট্যাম্পিং, ইনজেকশন মোল্ডিং, সমাবেশ যাতে আমাদের প্রতিযোগিতামূলক মূল্য নিশ্চিত হয়।
3কাস্টমাইজড প্যাকেজিং
সমস্ত পণ্য আপনার চাহিদা অনুযায়ী কাস্টমাইজড প্যাকেজিং জন্য উপলব্ধ।
4দ্রুত ডেলিভারি
সর্বাধিক দক্ষ উৎপাদন দ্রুত ডেলিভারি করে, যা আপনার প্রত্যাশার আগে নেতৃত্বের সময় নিশ্চিত করবে।
পণ্যের ব্যবহারঃ
পুরুষ পিন হেডার ব্যাপকভাবে বিভিন্ন শিল্প যেমন স্বয়ংচালিত, চিকিৎসা সরঞ্জাম, কম্পিউটার ইত্যাদি ব্যবহার করা হয়। নীচের চিত্রটি অ্যাপ্লিকেশন দৃশ্যকল্প। চিত্রটি সীমাবদ্ধতা,আরো বিস্তারিত জানার জন্য আপনি সরাসরি আমাদের বিক্রয় দলের সাথে যোগাযোগ করতে পারেন
